| 品牌 : | 中隆鼎控 | 型號 : | 調節閥 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 15-600 |
| 適用介質 : | 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質, ,氮氣,氧氣, ,液化氣,空氣 | 壓力環境 : | 高中低壓 |
| 工作溫度 : | 高中低溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電動 | 零部件及配件 : | 執行器 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |

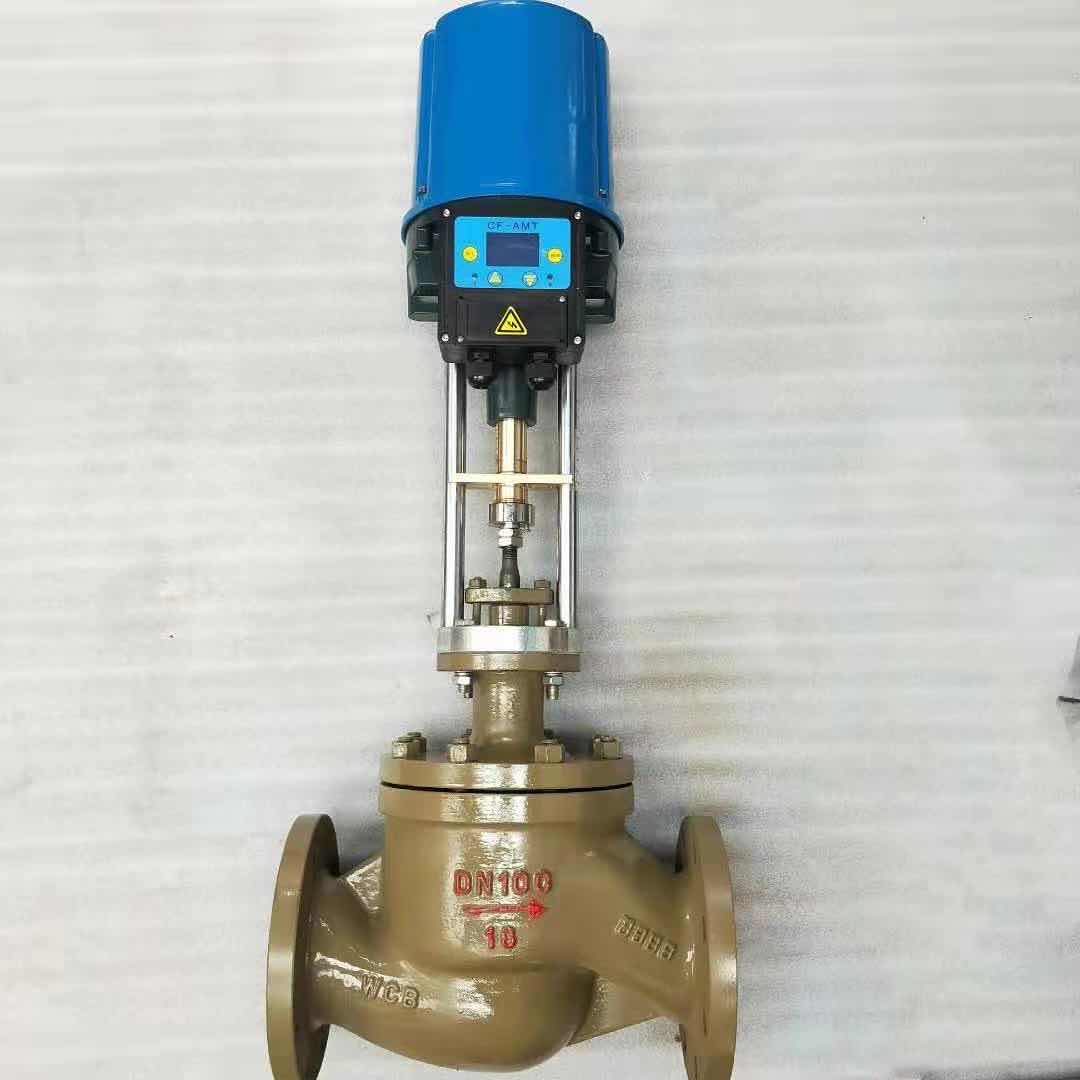

LD-ZDLP/ZDSP電子式電動單座調節閥
■【上海隆鼎閥門】電動單座調節閥 概述
LD-ZDLP系列電動單座調節閥是一種頂導向單閥座調節閥，具 有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。可選擇多彈簧氣動簿膜機構或電動執行機構等。
結構優越：等截面低流阻流道，額定流量系數大
調節性好：可調范圍大，流量特性可選等百分比或線性
密封性好：可選擇軟密封、波紋管密封，提高密封性能
應用廣泛：多種閥座結構、散熱片，適應不同壓差溫度
■【上海隆鼎閥門】電動單座調節閥 相關參數
技術參數 | 閥體參數 | ||
動作方式 | 電開式、電關式 | 公稱壓力 | PN10、PN16、PN40、PN64 |
閥座結構 | P單座 | 連接方式 | 法蘭式、（特制：焊接式） |
流量特性 | 等百分比、線性 | 閥體材質 | WCB、SS304、SS316、SS316L |
可調范圍 | 50：1 | 閥芯材質 | SS、SS304、SS316、SS316L、司太萊堆焊 |
密封等級 | Ⅲ、Ⅳ、Ⅴ、Ⅵ | 密封材料 | PTFE、硬密封、高溫材料 |
環境溫度 | -30℃～+70℃（防爆型：-20℃～+60℃） | 波 紋 管 | SS、SS304、SS316 |
性能標準 | JB/T7387-94 | 填 料 | 聚四氟乙烯、柔性石墨 |
基本誤差 | ±2.5% | 推 桿 | 襯套2Cr13 |
回 差 | 1.5% | 墊 片 | 橡膠棉板、1Cr18Ni9Ti 棉纏繞墊片 |
斷信號閥位 | 全開、全關、保持 | 法蘭標準 | GB9113-88、JB/T79-94、GB2555-81 |
電氣器參數 | 特制法蘭 | ANSI、JIS、DIN | |
輸入信號 | 4~20mA DC、0~10V DC | 流體溫度 | C3 組 -30℃～150℃ |
電源電壓 | AC220V50HZ；380V.AC 50Hz 24AC/DC | C，4 組 -30℃～250℃ | |
輸入阻抗 | 250Ω | C7 組 -30℃～350℃ | |
輸出信號 | 4~20mA DC、0~10V DC | C8 組 -40℃～450℃ | |
功能附件選項 | |||
1.E―防爆型（電氣定位器防爆等級可選：隔爆型、本安型） 2.Q――完全切斷型 | |||
■【上海隆鼎閥門】電動單座調節閥 技術參數
公稱通徑DN(mm) （閥座直徑dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
(10) | (12) | (15) | (20) | ||||||||||||
額定流量系數 | 直級 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程(mm) | 16 | 25 | 40 | 60 | |||||||||||
允許泄漏量 | 單座 | 硬密封：IV級 軟密封：VI級 | |||||||||||||
套筒 | 硬密封：II級 軟密封：VI級 | ||||||||||||||
使用環境濕度 | 電動調節閥：≤95% | ||||||||||||||
本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
電動執機機構 | 普通型 | ZAZ-60 | ZAZ-60 | DKZ-410 | DKZ-410 | |||||||
電子型 | JHZAZ1 | JHZAZ1 | JHZAZ3 | JHZAZ3 | ||||||||
電動執行機構推力（N) | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 | |||||||
電子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
全行程時間（S） | 普通型 | 12.5 | 20 | 32 | 48 | |||||||
電子型 | 30 | 30 | 48 | 60 | ||||||||
| 普通型 | 28 | 35 | |||||||||
電子型 | 6 | 15 | 25 | 40 | ||||||||
表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
■【上海隆鼎閥門】電動單座調節閥 允許壓差
允許壓差表 單位：MPa
公稱通徑(mm)推力(N) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
10 | 12 | 15 | 20 | |||||||||||
400 | 3.90 | 2.71 | 1.73 | 0.95 | 0.62 | 0.37 | 0.24 | 0.15 | ||||||
2000 | 6.40 | 6.40 | 6.40 | 4.87 | 3.11 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.11 | 3.73 | 2.39 | 1.53 | ||||||
6000 | 1.38 | 0.91 | 0.54 | |||||||||||
6400 | 1.45 | 0.95 | 0.61 | 0.40 | 0.28 | 0.15 | ||||||||
8000 | 0.50 | 0.34 | 0.19 | |||||||||||
16000 | 0.98 | 0.68 | 0.38 | |||||||||||
允許壓差值若大于公稱壓力，則取公稱壓力值。
