| 品牌 : | 志翔 | 型號 : | HQ |
| 材質 : | 鑄鐵、碳鋼、不銹鋼、玻璃鋼、復合材料 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 正常 |
| 公稱壓力 : | 常壓 | 行程 : | 可定制 |
| 適用范圍 : | 安裝于排水管道的尾端，具有防止外水倒灌功能的逆止閥 | 產品別名 : | 拍門 |

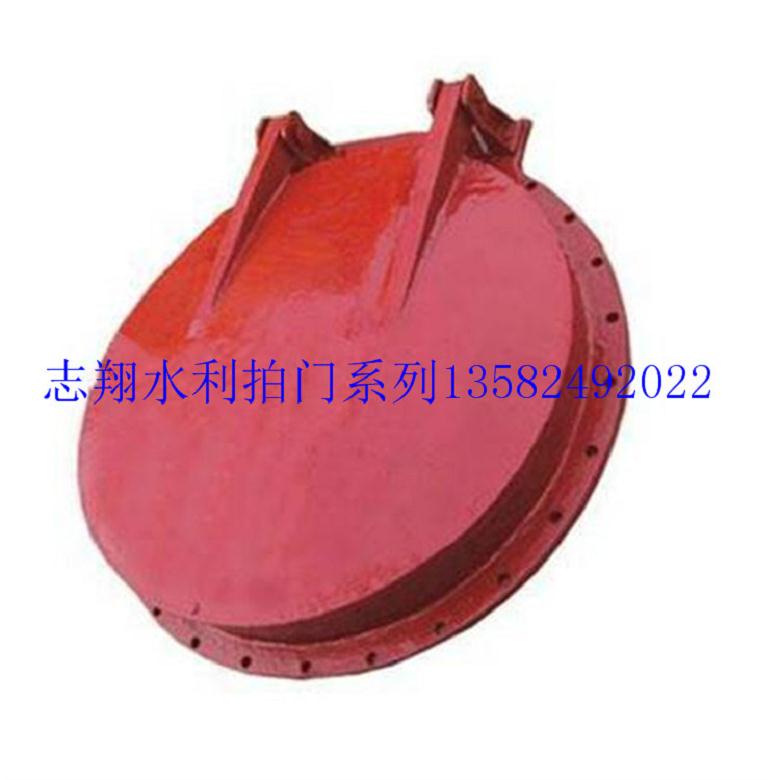

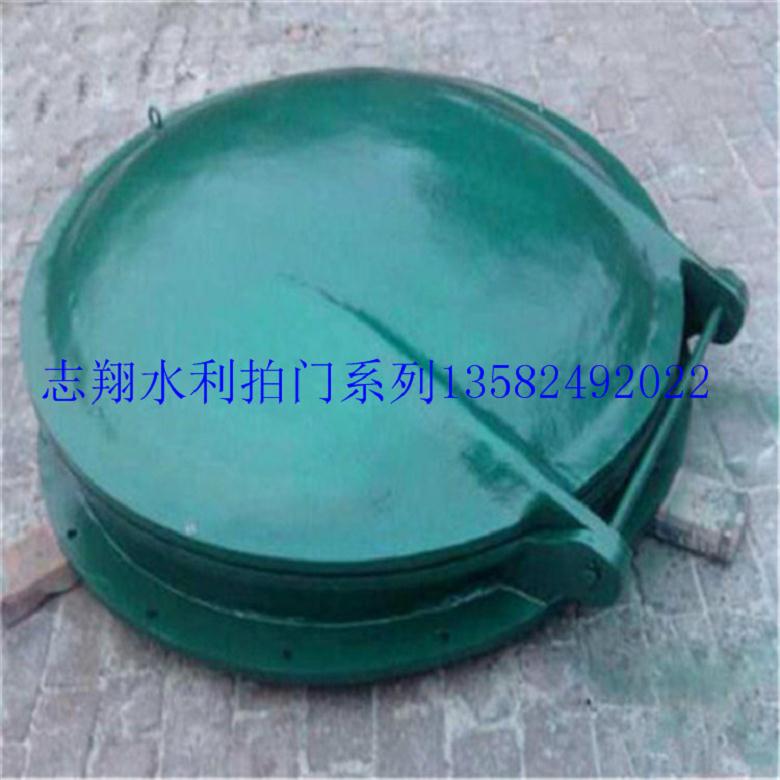

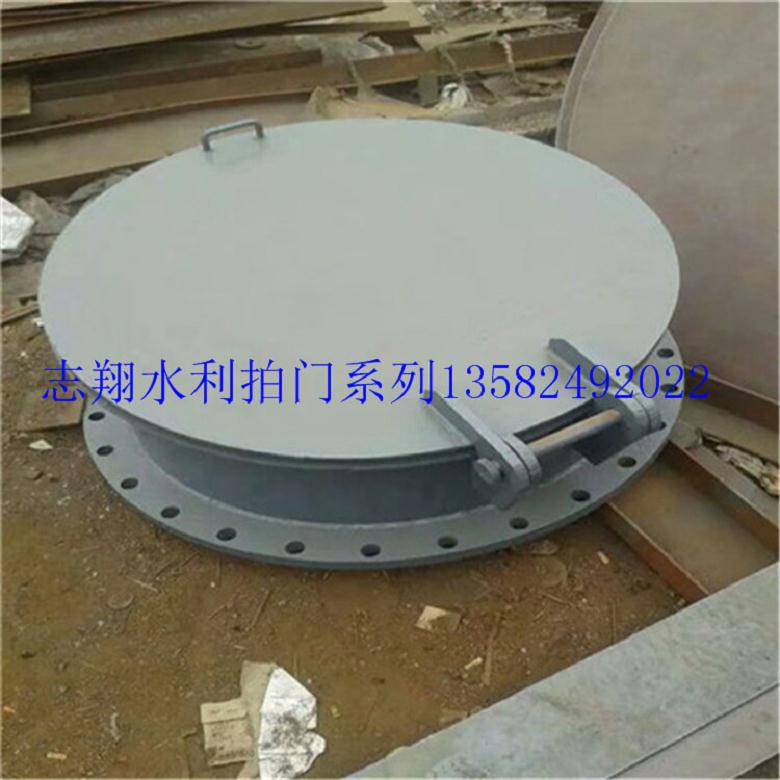

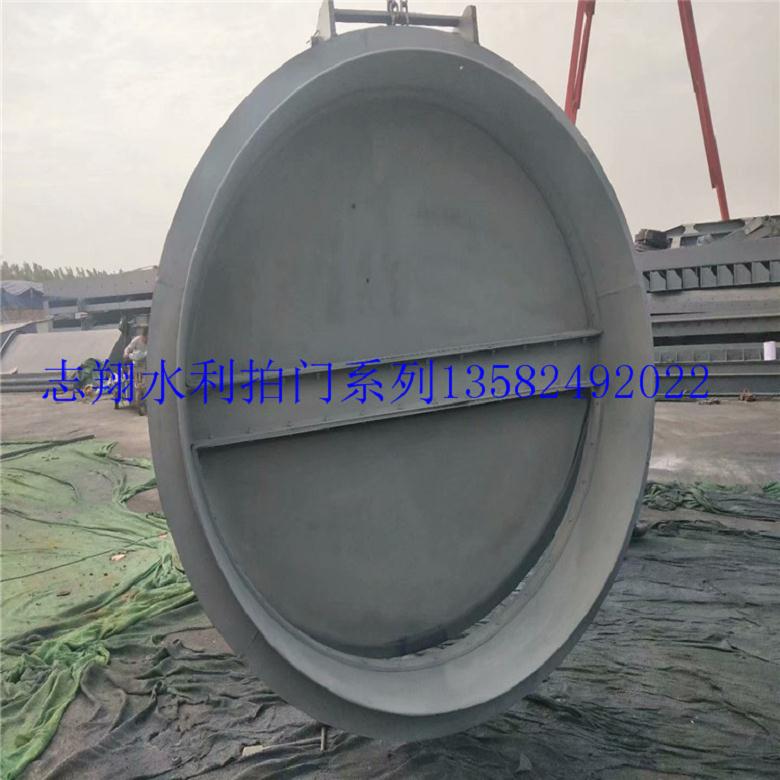

拍門用于單向水流的圓形和方形出水口，結構嚴密，工作可靠，無需人力操作啟閉力來自水源壓力，當鑄鐵拍門內的水壓大于外側壓力則開啟，反之則關閉。
拍門的螺栓或膨脹絲采用不銹鋼或經過防腐處理的碳鋼，密封件采用橡膠或橡膠墊片。鑄鐵拍門的公稱壓力為0.1MPa-1.0MPa，適用溫 度≦50℃。鑄鐵拍門與流道允許偏差不應大于3.0 mm;四周應留有400 mm的安裝空間，拍門出口下方做成1：5的斜坡。鑄鐵拍門安裝可采用法蘭連接和混凝土澆筑。鑄鐵拍門適用于水利系統、市政污水、城市防洪排澇、污水處理 廠、自來水廠等。
拍門主要用于對管道壓力損失要求不高，一般直接安裝于水泵的出口端，耐沖擊力較高的場合，制作材料采用鑄鐵，外形分為方形和圓形，稍加改造可當作窖井蓋使用。
FPM型浮箱拍門，管道壓力損失小，可認為是普通拍門的替代品，可以設定門蓋的比重(一般∝=1.1~1.2T/M3)，大多為焊接件。
拍門特點：
1、用于單項水流的管道或出水口不許人力操作，配有標準法蘭，可與各種管道連接使用。
2、PM型為橡膠軟止水密封，效果好，耐沖擊。
3、FPM型拍門門體在水中比重稍大于水，開啟水頭極小(重力抵消后約0.06m水頭).
4、安裝形式多為法蘭結構，安裝方便。
5、拍門節省電能、人力、水處理費等。
主體材料：鑄鐵 工作溫度：常溫 材質：鑄鐵
流動方向：單向 壓力環境：常壓 零部件及配件：閥體
型號：pmbz 連接形式：回閥類產品 密封形式：軟密封型
用途：排污 品牌：皆利 適用介質：水
驅動方式：靠介質壓力開啟門板，靠門板自重實現關閉密封 外形：
傳統鑄鐵拍門,使用鑄鐵制作而成.本身強度高,剛性強.因為傳統鑄鐵拍門,采用鑄鐵材料,密度比較高,重量比較重.致使鑄鐵拍門價格較高,性能較差. 鑄鐵拍門,其他金屬制拍門,其很差的防盜特性,也給排水系統的工作造成了隱患.玻璃鋼拍門,無回收利用價值,正解決了這個問題. 鑄鐵拍門引起原材料重,雖然原材料單價. 鑄鐵拍門的螺栓或膨脹絲采用不銹鋼或經過防腐處理的碳鋼，密封件采用橡膠或橡膠墊片。
拍門的公稱壓力為0.1MPa-1.0MPa，適用溫度≦50℃。鑄鐵拍門與流道允許偏差不應大于3.0 mm;四周應留有400 mm的安裝空間，拍門出口下方做成1：5的斜坡。鑄鐵拍門安裝可采用法蘭連接和混凝土澆筑。
拍門適用于水利系統、市政污水、城市防洪排澇、污水處理廠、自來水廠等。 鑄鐵拍門鉸鏈結構設計： 大拍門上部通過兩個鉸鏈與快速多葉拍門門體聯結。以往拍門設計的鉸鏈為園柱鉸，這種結構存在封水不良的問題，即當拍門擋水的水位差較小時，作用于拍門上的水壓力不足以克服拍門頂水封壓縮的反力，可能導致底水封與水封座面不能很好接觸，如要保證底水封與水封座密切接觸，則當拍門擋水的水位差較大時，頂水封密封因無壓縮而效果不好。
因此在拍門鉸鏈設計時，對鉸鏈結構進行了優化，采用水平長園孔和圓柱軸結構，保證了拍門在任何水位差下，四周水封均可與水封座面均勻接觸，使封水始終處以良好狀態。同時，封水面設計成傾斜式，斜面與垂直面的夾角為5°，使拍門依靠自重即可與水封密切接觸。 鑄鐵拍門平衡重的計算說明 當門體過重或水流沖力較小,使得拍門正常工作時的開啟角小于50°,此時過流水頭損失將較大,這種情況是不利的。
另外,也存在已定的門體重量使得拍門的下落過程不能達到理想的狀態。對上述兩種均可采用增設平衡重的方法來解決。 增設平衡重的關鍵是正確選擇外拉力點的位置。它不僅關系到平衡重的數值變化,而且對下落運動的過程及撞擊力影響很大。
拍門使用指導：
故障一、拍門門頁在系統工作時開啟角度不大：
可能原因：
1、拍門閂是否磨損、銹蝕 --------解決方案：更換拍門閂
2、浮箱式拍門門頁是否蓄水過多，比重過大 -----------解決方案：放水減重
3、配重式拍門是否配重過小 --------------解決方案：增加配重
4、浮箱式拍門門頁空箱是否滲漏 ------------解決方案：門頁式壓布焊
5、拍門門頁和門座鉸鏈是否受傷變形-----------解決方案：更換拍門
故障二、拍門在關閉后漏水 ： 可能原因：
1、密封橡膠三角帶是否有損傷--------解決方案：更換橡膠帶
2、門座上法蘭是否變形--------解決方案：更換門座
3、門頁密封端面是否變形--------解決方案：更換門頁
4、門座筒身是否銹蝕穿透--------解決方案：更換門座
5、門頁是否銹蝕穿透--------解決方案：更換門頁
故障三、門頁開啟后不能回 可能原因：
1、開啟角度過大，限位塊脫落--------解決方案：焊上限位塊
2、拍門閂是否銹蝕--------解決方案：更換拍門閂
3、門頁、門座鉸鏈是否變形--------解決方案：更換拍門
訂購須知：
1、關于產品
本廠家產品均為實物自拍，如實描述，如果您對我們的產品有任何疑問，敬請咨詢我們的客服。
2、關于質量
我們的產品均為大量生產，都是經過質量檢驗才面向市場的。
3、拍門價格
廠家供應所有產品均為不含稅、不含運費價格。需要含稅運，需要注明。
4、關于包裝及發貨
簡易包裝，全國物流發貨。
5、關于運費
我們的運費都是需要手動計算的，因為不同地區運費不同各產品重量不等，所以詳情請聯系客服計算實際運費。
6、關于售后
拍門廠家對于質量負責的條件和期限：在用戶遵守產品的安裝和使用規則的條件下，本產品出現質量問題，廠家無條件更換，保修期為兩年。

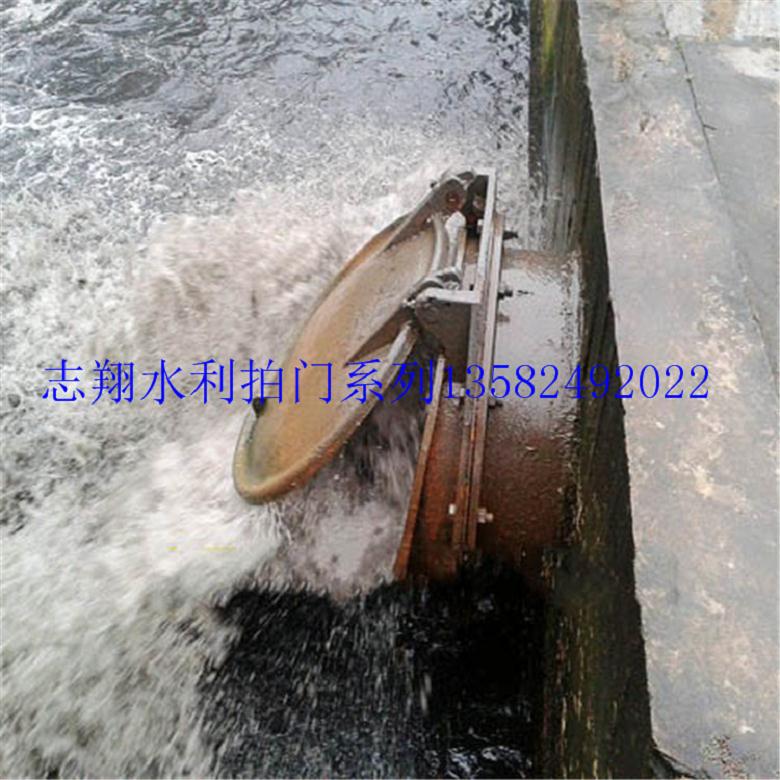

志翔水利拍門系列材質分為鑄鐵、不銹鋼、碳鋼、復合材料(玻璃鋼)等多種材料，而拍門又分為很多種，比如，浮箱式拍門，平板式拍門，套筒式拍門等等。是安裝在江河邊排水管出口的一種單向閥，當江河潮位高于出水管口，且壓力大于管內壓力時，拍門面板自動關閉，以防江河潮水倒灌進排水管道內。目前拍門分為懸掛式，單開門/雙開門,節能型等型號。
