| 加工定制 : | 是 | 品牌 : | 科熙特閥門 |
| 型號 : | D943F-25C | 材質 : | 鑄鋼 不銹鋼 |
| 連接形式 : | 法蘭 | 結構形式 : | 齊全 |
| 適用介質 : | 水 蒸汽 油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 雙向 | 驅動方式 : | 電動 手動 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 水 蒸汽 油品 |
| 類型(通道位置) : | 直通式 | 口徑 : | 200 |
| 公稱通徑 : | 100 | 安裝尺寸 : | 可定制 |

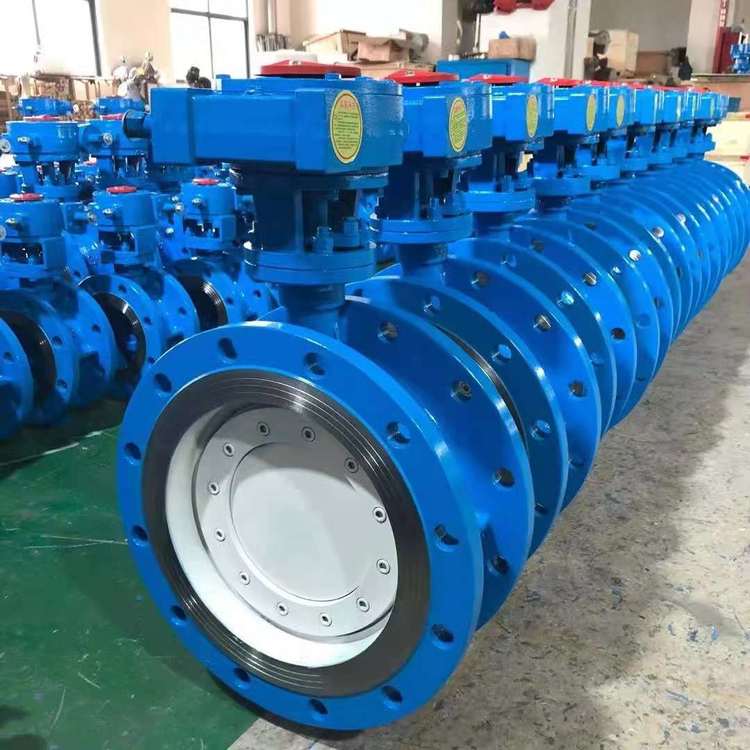

QT防爆電動蝶閥D941F-10C D971F-16產品概述
QT防爆電動蝶閥D941F-10C D971F-16的主要優點：結構簡單，體積小重量輕，造價低，安裝在高空暗道，也可調節流量介質。流體阻力較小，中大口徑的電動防爆蝶閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，電動防爆蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，無論在任何情況下均具有優良的密封性能(很高可達零泄露)。電動防爆蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。
QT防爆電動蝶閥D941F-10C D971F-16主要特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
QT防爆電動蝶閥D941F-10C D971F-16 主要技術參數
閥體
閥體形式 | 直通鑄造閥 |
公稱通徑 | DN20～1000mm |
公稱壓力 | PN0.6 、1.0、1.6 MPa |
法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
連接形式 | 法蘭式、對夾式 |
閥蓋形式 | 整體式 |
壓蓋型式 | 壓板壓緊式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
閥內件
閥板形式 | 蝶形 |
流量特性 | 線性 |
QT防爆電動蝶閥D941F-10C D971F-16執行機構
執行器型號 | DZW、CY、QT、381R |
主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
環境溫度：-25～+70℃、環境濕度：≤95% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
電動防爆蝶閥 主要內部結構圖
軟密封蝶閥閥體結構圖 (法蘭式) 軟密封蝶閥閥體結構圖 (對夾式)
電動防爆蝶閥 主要零件材料
底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | 1 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M | |
2 | 下軸套 | 銅合金、304、316 | 2 | 密封圈 | NBR丁晴橡膠、PTFE、尼龍 |
3 | 下閥軸 | 2Cr13、304、316、316L | 3 | 下軸套 | 銅合金、304、316 |
4 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M | 4 | 閥桿 | 2Cr13、304、316、316L |
5 | 密封圈 | NBR丁晴橡膠、PTFE、尼龍 | 5 | 蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
6 | 壓板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 6 | 上軸套 | 銅合金、304、316 |
7 | 蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 7 | 填料 | 聚四氟乙烯/柔性石墨 |
8 | 上閥軸 | 2Cr13、304、316、316L | 8 | 填料壓套 | 25、35、304、316 |
9 | 上軸套 | 銅合金、304、316 | 注：在環境較苛刻場合亦可根據客戶現場要求特定材質。 | ||
10 | 填料 | 聚四氟乙烯/柔性石墨 | |||
11 | 填料壓套 | HT200、WCB、CF3、CF3M、CF8、CF8M | |||
電動防爆蝶閥 主要性能參數
公稱通徑DN(mm) | 50-1800 | |||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
低壓氣密試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
QT電動防爆蝶閥 主要外形及連接尺寸
|
公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 | |
L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 | |
H | 法蘭式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
對夾式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 | |
n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 | |
H1 | 根據所配執行機構而定 | ||||||||||||||||||
A | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | ||||||||||||||||||
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 | |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 | |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取相當新數據。
