| 加工定制 : | 否 | 種類 : | 吊掛類機械 |
| 尺寸 : | 320*150*675 | 品牌 : | 正欣康 |
| 高度 : | 675--4100毫米 | 重量 : | 10公斤 |
電動恒力鉸鏈技術說明
焦作市正欣康影視設備有限公司

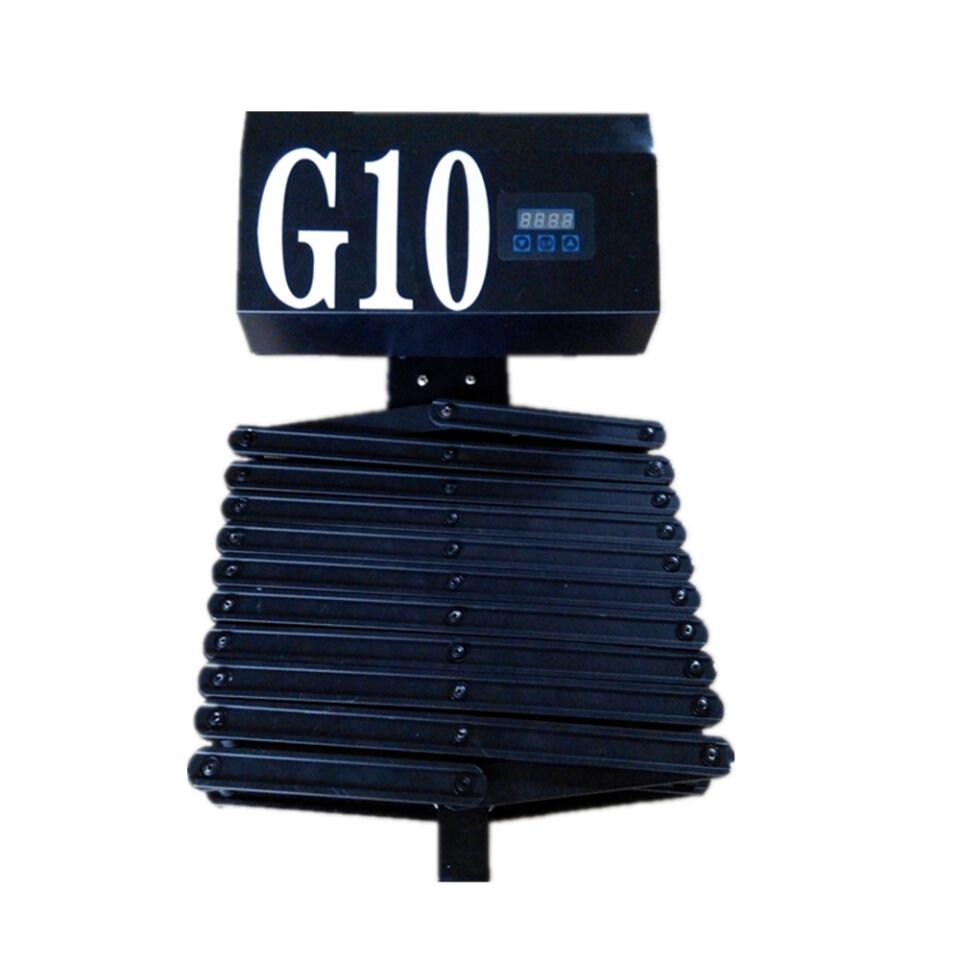

產品名稱：電動恒力鉸鏈
型號：DJD-4M
規格：2.0/2.5/3.0/3.5/4.0/4.5/5.0米可選
材質：鋁合金型材+優質冷軋鋼承重結構
控制：DMX512控制調動，簡單易操作，有效的提高了演播室的工作效率。
先進性：電動恒力鉸鏈采用的是數字集成模塊控制電機的工作模式，控制模塊選用精密的電子器件，電路設計精確，可自由設置鉸鏈地址碼，完成單控或者 ；行程限位采用編程控制，具備定位準確、安全可靠、外觀精美、調整簡便、使用壽命長等特點。
便捷性：電動恒力鉸鏈配有軌道尼龍滑輪(也可配裝電動行車、燈鉤或固定安裝夾板)，可直接安裝在演播室鋁合金軌道或承重鋼結構上，只需要在室內通過DMX512控制臺調整，非常的便捷，大大的降低了勞動強度，提高了工作效率。
安全性：電動恒力鉸鏈采用304超軟不銹鋼鋼絲繩雙繩吊掛結構，承重力和安全系數高，更換不同型號的燈具均不需要調整。
?
技術參數
型號：DJD-4M
輸入電源：AC220V/50Hz，三芯電源插頭一進一出
電機驅動電壓：DC24V
電機功率：升降電機60W
??? 行走電機 30W（選配)
提升重量：3-35KG
運行速度：平均提升速度：6米/分 ?
?行走速度：3米/分（選配）
壽命：提升次數10000次
材質：鋁合金鉸鏈片 + 優質冷軋鋼板
升降控制：DMX512信號控制，電動恒力鉸鏈為單通道，電動行車式鉸鏈為雙通道，三芯卡儂插座一進一出
常規外形尺寸：
規格 | 長*寬*高mm | 掛燈點高度mm | 設備自重kg |
DJD -2M | 320*150*495 | 490--2100 | 7.5 |
DJD- 2.5M | 320*150*540 | 540--2600 | 8 |
DJD- 3M | 320*150*585 | 585--3100 | 8.5 |
DJD- 3.5M | 320*150*630 | 630--3600 | 9 |
DJD- 4M | 320*150*675 | 675--4100 | 10 |
DJD -4.5M | 320*150*720 | 720--4600 | 11 |
DJD- 5M | 320*150*765 | 765--5100 | 12 |
?
★? 電動恒力鉸鏈常規為自帶燈具滑車，可直接連接鋁合金軌道。
一、??????? 電動鉸鏈吊桿的安裝方法及注意事項：
將吊桿滑車（或安裝板）固定于鋁軌（或承重鋼結構）處，使吊桿保持自然垂直。安裝時請保證吊桿完全收緊，檢查吊桿上所有螺絲或配件無松動后，再將燈具正確安裝于吊桿下端，將燈具電纜正確固定于鉸鏈后線卡內，用扎帶扎緊，插上鉸鏈兩端信號（3接“信號+”，2接“信號﹣”，1接屏蔽）及電源插頭即可。
二、??????? 電動鉸鏈吊桿參數設定的方法：
在通電狀態下，按面膜中間功能鍵進入地址碼設置界面（1d編碼），按左/右鍵調整，按功能鍵保存；按面膜中間功能鍵6秒鐘進入保護限位設置界面（1H編碼），點按功能鍵切換，按依次進入：1H升降電機下降值→1U升降電機上升值→2H水平電機右行值→2U水平電機左行值（如無水平電機后兩項設置可忽略），按左/右鍵調整， 后按功能鍵保存。
三、 控制臺的使用方法（二選一）：

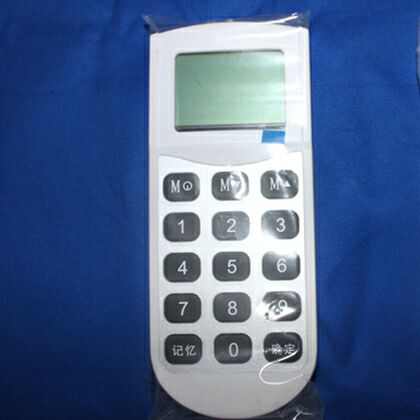

1、專用控制臺：①選號：正確接通控制臺后，打開控制臺總開關，控制臺顯示待機界面∩-00，輸入吊桿編碼并按確認鍵，此時控制臺界面為E-所選吊桿編碼；
②發送指令：選好號后，按上升鍵吊桿開始上升，按任意鍵吊桿停止動作；按下降鍵吊桿開始下降，按任意鍵吊桿停止動作。當吊桿動作觸發上升和下降保護時，吊桿會自行停止動作，此時可反動作操作吊桿；
③再次選號：可直接輸入新號碼并按確認鍵，無需清除老號碼；
④吊桿聯動：待機時按下記憶鍵，控制臺界面為ㄈ-00，選號并確認，再次選聯動號并確認，再執行動作指令，則所選擇吊桿可同時動作。（建議聯動吊桿數量為2-5個）
2、DMX512控制臺：吊桿每個動作即為一路信號通道，按吊桿編號選碼，向上推桿吊桿下降，向下拉桿下降停止；再次推桿吊桿上升，向下拉桿上升停止。
五、? 注意事項：
1、吊桿需吊掛3-30KG負重方可開機試車，操作時需先將鉸鏈收緊到自停狀態（保證原始數據清零）；
2、請根據實際使用情況調整吊桿上升和下降保護值
