| 加工定制 : | 否 | 品牌 : | 華邦 |
| 型號 : | PD668I | 規格 : | 67*67 |
| 適用范圍 : | CT5A | 通訊協議 : | modbus |
| 安裝方式 : | 嵌入式安裝 | 功能 : | 監測儀表 |
| 開孔 : | 111*11191*91 | 開孔尺寸 : | 76*7667*67 |
單相電流表PD668I-AK1智能電表華邦電力儀表
PD668I-AK1單相電流表價格_華邦電能表價格
智能型電流表
概述
智能型電流表采用交流采樣技術，能測量電網中的電流，用戶可通過儀表面板按鍵設置倍率，性價比極高。具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。實現企事業單位智能化管理，為電氣節能專項審計提供依據。
產品特點:
◆ 測量：單相電流/三相電流
◆ 顯示：單相電流一排LED數碼/LCD液晶顯示， 三相電流三排LED數碼/LCD液晶顯示
◆ 用途：適用于電力電網，自動化控制系統。主要測量電網中的電流參量
◆ 擴展：AC5A以上需配互感器
◆ 選配：可選帶RS485通訊接口、變送輸出(DC4～20mA、DC0～20mA)、上下限報警
外形及開孔尺寸:
外形代號 | 儀表外形 | 產品型號 | 面框尺寸mm2 | 屏裝配合尺寸mm2 | 開孔尺寸mm2 |
1 | 16槽形 | PD668I-1K1 | 160×80 | 150×70 | 151×71 |
2 | 42方形 | PD668I-2K1/2K4 | 120×120 | 106×106 | 108×108 |
3 | 6方形 | PD668I-3K1/3K4 | 80×80 | 75×75 | 76×76 |
4 | 46槽形 | PD668I-4K1 | 120×60 | 115×55 | 116×56 |
5 | 5槽形 | PD668I-5K1 | 96×48 | 90×43 | 92×44 |
6 | 9方形 | PD668I-9K1/9K4 | 96×96 | 86×86 | 88×88 |
7 | A方形 | PD668I-AK1/AK4 | 72×72 | 66×66 | 67×67 |
8 | 微方形 | PD668I-DK1/DK4 | 48×48 | 42.5×42.5 | 45×45 |
技術指標:
輸入 | 輸入 | 電流：5A、1A(特殊可訂做) | 顯示 | LED | 整四位，顯示數據更新時間：1S |
顯示 | 0~9999 | ||||
過載 | 持續1.2倍 | 精度等級 | 0.50% | ||
瞬時：電壓2倍/秒、電流10倍/秒 | 隔離耐壓 | 2KV/50Hz/1min | |||
擴展 | 配互感器或分流器擴展量程 | 絕緣電阻 | ≥100MΩ | ||
平均正常工作時間 | ≥9000h | ||||
電源 | 工作電壓 | AC220V或AC/DC85～265V | 工作條件 | 環境溫度：-25℃~55℃ | |
功耗 | ≤3W | 濕度≤93%無腐蝕氣體場所 | |||
訂貨示例:
訂貨時，請詳細寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關模塊等相關內容。
例1：型號：PD668I-9K1
輸入：AC5A 通訊：RS485/MODBUS-RTU
電源：AC220V 電壓：380V
開關量輸入：2路 數量：50

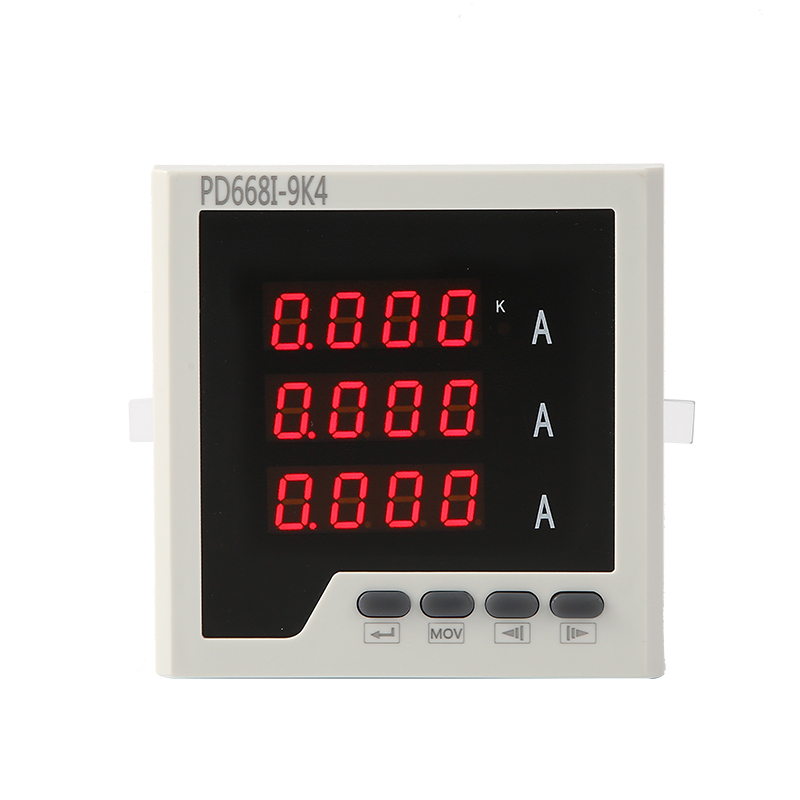

例2：型號：PD668I-9K4
輸入：AC100/5A 通訊：RS485/MODBUS-RTU
電源：AC220V 電壓：380V
開關量輸入：2路 數量：50
