| 品牌 : | 美國威盾 | 型號 : | VTON |
| 連接形式 : | 波紋管 | 材質 : | 鑄鋼 |
| 公稱通徑 : | DN15-DN400 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 外形 : | 中型 | 流動方向 : | 雙向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 角式 | 類型(通道位置) : | 二通式 |

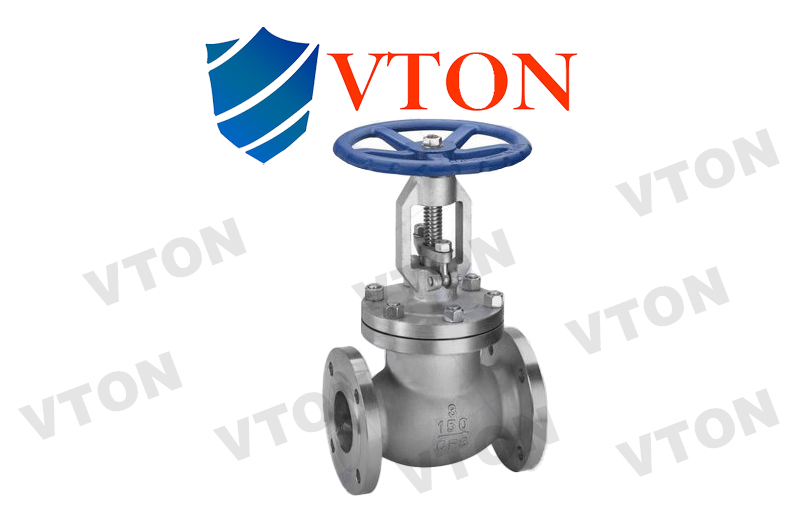

進口鑄鋼柱塞閥
品牌：美國威盾VTON
進口鑄鋼柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成，對應國內型號U41M。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜 了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。柱塞閥相比截止閥，壽命長，操作省力。但調節行程比截止閥要長，所以節流控制比截止閥要難。對調節有明確要求的場所，兩者都不適合。
進口鑄鋼柱塞閥產品概述：
柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。
由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。
進口鑄鋼柱塞閥結構及工作原理：
U41M鑄鋼柱塞閥是由閥體、閥蓋、閥桿、柱塞、密封圈、手輪等零七八碎件組成（如圖）。當旋轉手輪時，通過閥桿帶動柱塞，使柱塞頂斜錐面與閥座錐面往復離合，完成閥門的開啟和關閉。
在閥門中，柱塞與密封圈間采用過盈配合。通過調節閥蓋固定螺栓的壓緊，使密封圈被壓縮，內圈緊包柱塞外圈緊貼閥腔內壁，這樣在密封圈上所產生的徑向分力將在于流體的壓力，從而保證了密封性，杜 了外泄漏。
由于密封圈采用回彈性強，而靡性高的無毒新型密封材料，所以密封可靠、經久耐用。閥座與柱塞的錐面密封部位，采用優質耐靡材料，能保證閥門的使用壽命。
本閥門結合柱塞閥的無泄漏優點和截止閥的啟閉快特點，成為一個結構新穎、用途廣泛的新品種。
進口鑄鋼柱塞閥安裝及維修
1、柱塞式截止閥出廠前每只均經過調試，按標準試壓，持續三分鐘無滲漏使用時只需外表及孔腔清洗干凈，不必拆洗和調整更動，基本上可保證在一年內無須檢修。
2、柱塞式截止閥可在管疲乏上任意位置安裝。介質流動方向見閥體上箭頭所示。
3、經過一段時間的使用如有滲漏必須先交無效分蘗門開啟后，再將閥蓋上的壓緊螺栓均勻地略加旋緊壓至不漏即可，不宜盲目將螺栓擰得太緊，造成密封圈壓壞，失去密封作用。
4、當密封圈損壞需要更換時應注意防止柱塞和新密封圈表面劃痕和碰傷。
進口鑄鋼柱塞閥性能規范
閥體材料 | 適用溫度 | 適用介質 | 范圍壓力 |
鑄鋼 | ≤425℃ | 水、蒸氣、石油 | PN1.6－10 |
不銹鋼 | ≤300℃ | 硝suan、醋suan | PN1.6－10 |
含鉬不銹鋼 | ≤300℃ | 氮、qing、an、尿素 | PN1.6－10 |
蒙乃爾 | ≤300℃ | qing、氟、suan | PN1.6－10 |
鉻鉬礬鋼 | ≤600℃ | 蒸氣、石油 | PN1.6－10 |
?
?
