| 加工定制 : | 是 | 品牌 : | 美國威盾 |
| 型號 : | VTON | 材質 : | 不銹鋼 |
| 連接形式 : | 法蘭 | 結構形式 : | 偏置板式 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 真空 | 標準 : | 美標 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 閥體 | 用途 : | 截止 |
| 類型(通道位置) : | 三通式 | 口徑 : | DN15-DN1000 |
| 公稱通徑 : | DN50-DN600 | 安裝尺寸 : | DN15-DN600 |
產品名稱 | 進口電動脫硫蝶閥 | 品牌 | 美國威盾VTON |
公稱口徑 | DN32-2000 | 連接方式 | 法蘭，對夾，焊接 |
公稱壓力 | 1.0-6.4Mpa | 電壓 | AC220V/AC380V/AC110V/DC24V |
使用溫度 | -40℃至350℃ | 防爆等級 | EX dII BT4，EX dII CT4 |
閥體材質 | 鑄鐵，球墨鑄鐵，鑄鋼，不銹鋼 | 防護等級 | IP65 IP66 IP67 |
適用介質 | 水，油品，氣體以及腐蝕性介質 | 類型 | 開關型，4-20mA或1-5V調節型 |

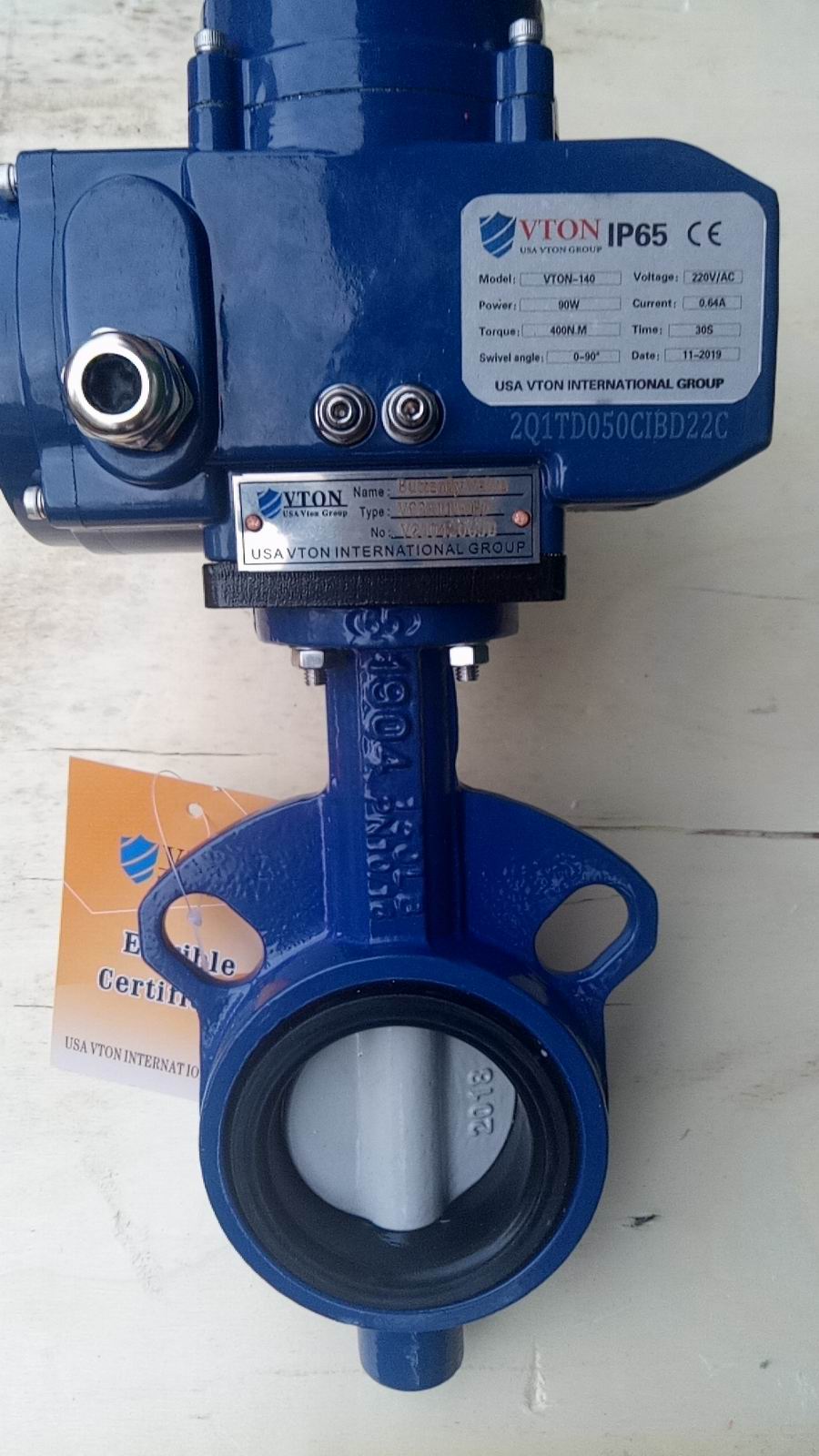

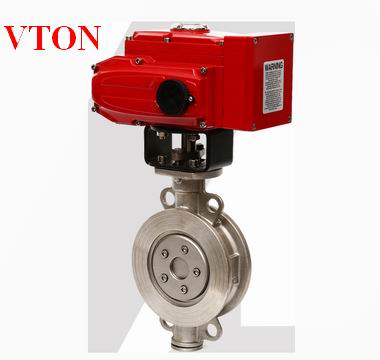

進口電動脫硫蝶閥
一、進口電動脫硫蝶閥產品概述
品牌：美國威盾VTON
進口電動脫硫蝶閥，Electric desulfurization butterfly valve，是指由角行程電動執行器和脫硫蝶閥組成，是美國威盾VTON專為電廠脫硫脫硝工程而設計，充分考慮了脫硫漿液對閥門的腐蝕和磨損，保證閥板襯里是唯yi能夠接觸到漿液的部件，而其他部件不被石灰石（或石灰膏）漿液腐蝕。因此，閥體和閥桿就不需要采用昂貴的合金(2205)材料，從而大大節約了成本。脫硫蝶閥獨特的閥座設計完全把閥體與流體介質隔開，與其他同類閥門比較，它有更佳的閥座牢固方式、就地更換閥座快捷、閥門保持零泄漏、且摩擦小。蝶閥閥板采用高性能合金(2205)材料，有效抵御漿液的腐蝕和磨損。
二、進口電動脫硫蝶閥產品特性
1、電動脫硫蝶閥主要結構由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫，耐低溫，耐腐蝕，耐光，耐老化材質。
2、電動脫硫蝶閥采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數極低，閥門使用壽命較長；閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻小；獨特設計的模壓橡膠閥座具有極jia的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于z佳的壓縮狀態以保持零泄漏。
3、電動脫硫蝶閥球墨鑄鐵殼體內外表面可采用高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有極高的結合強度，涂層度為0.2—0.5mm。
4、電動脫硫蝶閥配VTD、VTHQ等系列電動執行機構，AC220V或AC380V電源就可進行開關控制。無需另配伺服放大器，輸入（4-20mADC或1-5ADC）信號，實現對壓力、流量、溫度等參數的調節。
三、進口電動脫硫蝶閥的技術參數
公稱通徑：DN50-600（mm）
公稱壓力：1.0-1.6MPa
連接方式：對夾、法蘭
閥體材料：HT200、QT400
閥板材料：雙相不銹鋼 1.4529、雙相不銹鋼2507
閥 座：EPDM
電動執行器防護等級：IP67 (可選IP68)
四、進口電動脫硫蝶閥外形尺寸 單位：mm
通徑 DN | L | H | 1.0MPa | 1.6MPa | 電動執行器選配 AC220V/AC380V | |||||
D | D1 | n-d | D | D1 | n-d | |||||
50 | 42 | 197 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | VTD-05 | VTHQ-05 |
65 | 44 | 217 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | VTD-05 | VTHQ-05 |
80 | 44 | 232 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | VTD-05 | VTHQ-05 |
100 | 50 | 266 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | VTD-08 | VTHQ-08 |
125 | 56 | 293 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | VTD-10 | VTHQ-10 |
150 | 56 | 319 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | VTD-20 | VTHQ-20 |
200 | 60 | 389 | 340 | 295 | 8-23 | 340 | 295 | 12-23 | VTD-40 | VTHQ-50 |
250 | 68 | 456 | 395 | 350 | 12-23 | 405 | 355 | 12-28 | VTD-60 | VTHQ-60 |
300 | 78 | 520 | 445 | 400 | 12-23 | 460 | 410 | 12-28 | VTD-80 | VTHQ-80 |
350 | 78 | 587 | 505 | 460 | 16-23 | 520 | 470 | 16-28 | VTD-100 | VTHQ-120 |
400 | 102 | 649 | 565 | 515 | 16-28 | 580 | 525 | 16-31 | VTD-200 | VTHQ-200 |
450 | 114 | 713 | 615 | 565 | 20-28 | 640 | 585 | 20-31 | VTD-300 | VTHQ-300 |
500 | 127 | 786 | 670 | 620 | 20-28 | 715 | 650 | 20-34 | VTD-400 | VTHQ-400 |
產品如何選型 / HOW TO SELECT PRODUCTSS
產品的選型，主要確認下面幾點參數要求：
01.流體介質
介質主要分三大類
水，包括自來水，熱水，熱力水，飲用水，工廠污水，城市污水，以及一些酸堿性化工水。
蒸汽，包括飽和蒸汽，熱蒸汽，熱力蒸汽，鍋爐蒸汽等
油品，包括石油，煙油，液壓油，導熱油，柴油等。
氣體，包括空氣，氮氣，壓縮空氣，氧氣，液化氣、天ran氣、煤氣等
02.管道口徑
公稱直徑是指閥門與管道連接處的名義直徑，用DN 和數字表示。如DN150，它表示閥門公稱直徑是150mm，是閥門的主要參數。口徑是DN多少mm，一般是DN1-1000
03.介質溫度
通常來說，分為三個范圍，分為低溫，常溫，中溫和高溫。溫度范圍分別-196-40℃為低溫，是-40～100℃(常溫)、100～250℃(中溫)、100～320℃(高溫)，320～800℃(超高溫)。
04.公稱壓力
公稱壓力是指與閥門機械強度有關的設計給定壓力，它是閥門在基準溫度下允許的較大工作壓力，用PN和數字表示。如PN1.6，它表示閥門所承載能力為1.6MPa，是閥門的主要參數。有1.6MPa/2.5MPa/4.0MPa/6.4/10/16/25/32/50Mpa。美標的有150LB/300/600/800/900/1500/2500LB
05.連接方式
連接方式一般有法蘭式，內螺紋，焊接，卡箍，卡套；
06.閥體材質
閥體材質一般有鑄鐵，球墨鑄鐵，鑄鋼，不銹鋼304、316、304L、316L；CF3,CF8.CF3M,CF8M；
07.密封材質
一般有軟密封和硬密封，軟密封為橡膠和四氟，硬密封一般四不銹鋼和硬質he金
08.供電電源
如果是電磁閥或者電動閥門需要知道供電電壓，一般有DC12V,DC24V,AC220V,AC380V
010.輸入輸出信號
調節型的閥門還需要知道輸入和輸出信號，主要有電壓頻率脈沖輸出、兩線制4-20mA輸出和HART輸出。另外，有些場合可能需要數字量輸出，我們也能提供modbus的RS485通訊。
