| 加工定制 : | 是 | 品牌 : | 美國卡洛特 |
| 型號 : | CARDLOTT | 材質 : | 鑄鋼 |
| 連接形式 : | 法蘭 | 結構形式 : | A型、LT型 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | -30~+120℃ | 標準 : | 美標 英標 美標 國標 |
| 口徑 : | DN40-2000mm | 公稱通徑 : | DN40-2000mm |

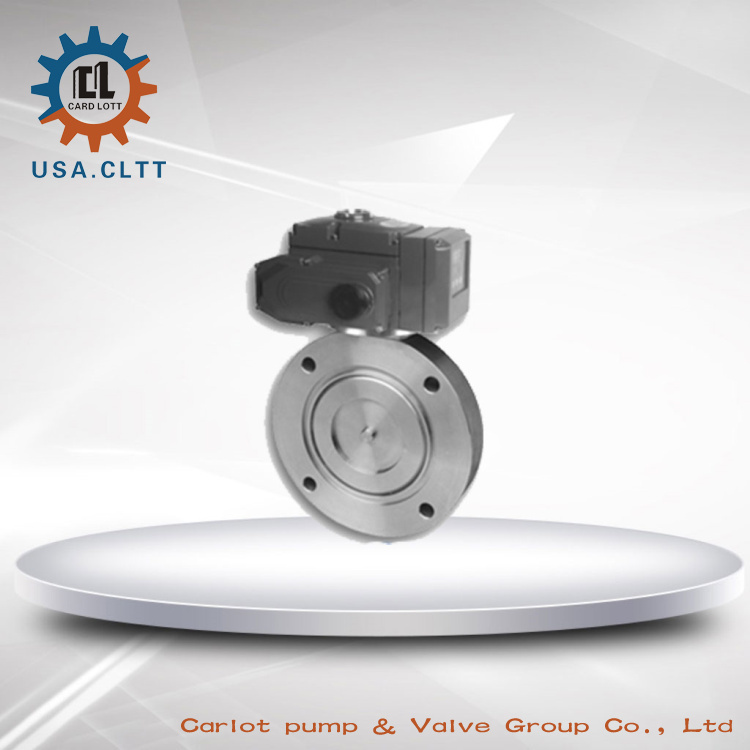

產品介紹：Product introduction
進口U型蝶閥適用介質:淡水，海水，空氣，蒸汽，食品，藥品，以及各種油類，酸類，堿類，鹽類等。特點:使用壽命長，密封性能可靠且不需要經常維護。蝶閥的流動特征是截止閥的3倍，是同規格閘閥的75%。蝶閥可實現管路中流體的開關和調節功能，與閘閥和截止閥相比有較好的多功能型。其內件和彈性發作材質的多種選擇，是蝶閥在化工領域得到廣泛的應用。氣動蝶閥產品廣泛應用于：機械設備、化工設備、通用零部件、工業設備、給排水設備、造紙?jiān)O(shè)備、制藥設備、通用設備、石化設備、電力設備、冶金粉末設備、采礦設備、市政設備及電子工業設備等。
結構圖及零件表：Structure drawing and parts list
公稱壓力：PN10
閥體 | 閥板 | 轉軸 | 軸套 | 閥座 | |
材質 | 材質 | 工作溫度(℃) | |||
灰鑄鐵 | 球墨鑄鐵 | 416SS | 潤滑青銅 | 天然橡膠 | -20℃-+85℃ |
球墨鑄鐵 | WCB鑄鋼 | 431SS | 高分子材料符合聚四氟乙烯 | 海帕倫 | -18℃-+135℃ |
WCB鑄鋼 | 鋁青銅 | 316SS | 316不銹鋼復合聚四氟乙烯 | 乙丙橡膠 | -30℃-+110℃ |
鋁青銅 | 不銹鋼 | 氯丁橡膠 | -7℃-+93℃ | ||
不銹鋼 | 丁腈橡膠 | -12℃-+82℃ | |||
耐磨橡膠 | -10℃-+50℃ | ||||
氟橡膠 | -23℃-+150℃ | ||||
耐熱橡膠 | -20℃-+150℃ | ||||
聚四氟乙烯 | +10℃-+150℃ | ||||
外形尺寸及重量:Dimensions and weight
閥門規格 | C | L | A | B | E | N | T | K | 重量Kgs. | |
英寸 | 毫米 | |||||||||
30 | 750 | 167 | 173 | 1286 | 660 | 66 | 28 | 54 | 18×63 | 367 |
36 | 900 | 203 | 211 | 1494 | 720 | 118 | 32 | 61 | 20×100 | 591 |
42 | 1050 | 251 | 261 | 1785 | 858 | 150 | 36 | 67 | 25×140 | 811 |
48 | 1200 | 276 | 286 | 1954.7 | 941 | 150 | 44 | 70 | 28×140 | 1823 |
規格：DN700-DN1200
公稱壓力：PN16
DN700-DN1200 U型蝶閥外形尺寸及重量
規格 | D1 | D2 | M | D3 | D4 | D5 | D6 | D7 | D8 | |||||||||||
英寸 | 毫米 | |||||||||||||||||||
28 | 700 | 695 | 863.6 | 1 1/4UNC | 254 | 18 | 770 | 927 | 70 | 300 | ||||||||||
30 | 750 | 744.4 | 914.4 | 1, 1/4UNC | 298 | 22 | 820 | 990 | 75 | 350 | ||||||||||
32 | 800 | 794.7 | 977.9 | 1 1/2UNC | 298 | 22 | 900 | 1060 | 80 | 350 | ||||||||||
36 | 900 | 864.7 | 1085.8 | 1 1/2UNC | 298 | 22 | 972 | 1168 | 90 | 350 | ||||||||||
42 | 1050 | 1030.7 | 1257.3 | 1 1/2UNC | 356 | 33 | 1180 | 1346 | 105 | 415 | ||||||||||
48 | 1200 | 1160.6 | 1422.4 | 1 1/2UNC | 356 | 33 | 1348 | 1511 | 120 | 415 | ||||||||||
