| 產品特性 : | 比例開啟 | 品牌 : | Danfoss/丹佛斯 |
| 型號 : | ICS/ICM/ICLX25DIN | 材質 : | 碳鋼 |
| 連接形式 : | 焊接 | 加工定制 : | 是 |
| 公稱通徑 : | 25-50 | 適用介質 : | |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 電磁 |
| 零部件及配件 : | 閥體 | 形態 : | 旋塞式 |
| 類型(通道位置) : | 直通式 | 標準 : | 美標 |
| 密封形式 : | 硬密封型 | 規格 : | ICS/ICM/ICLX32ANSI |

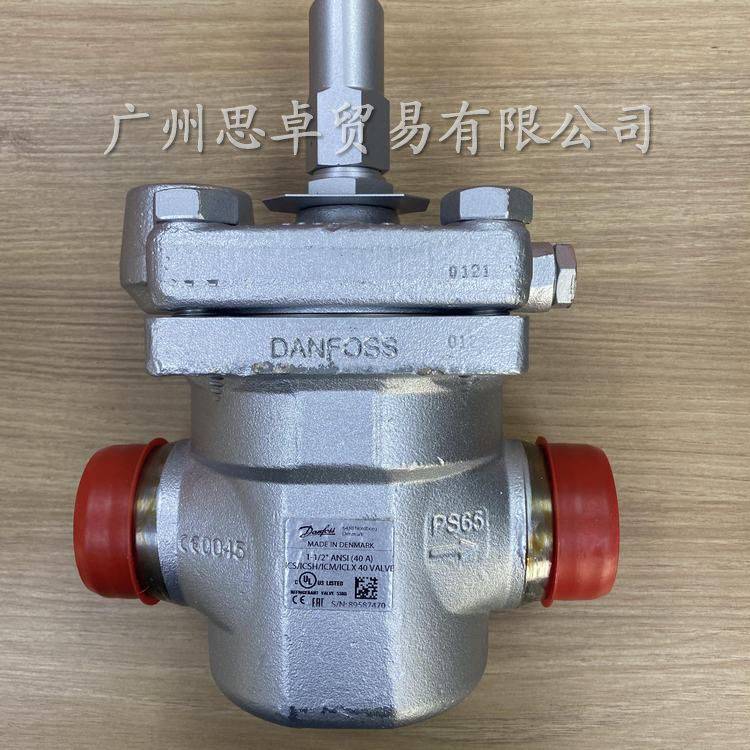

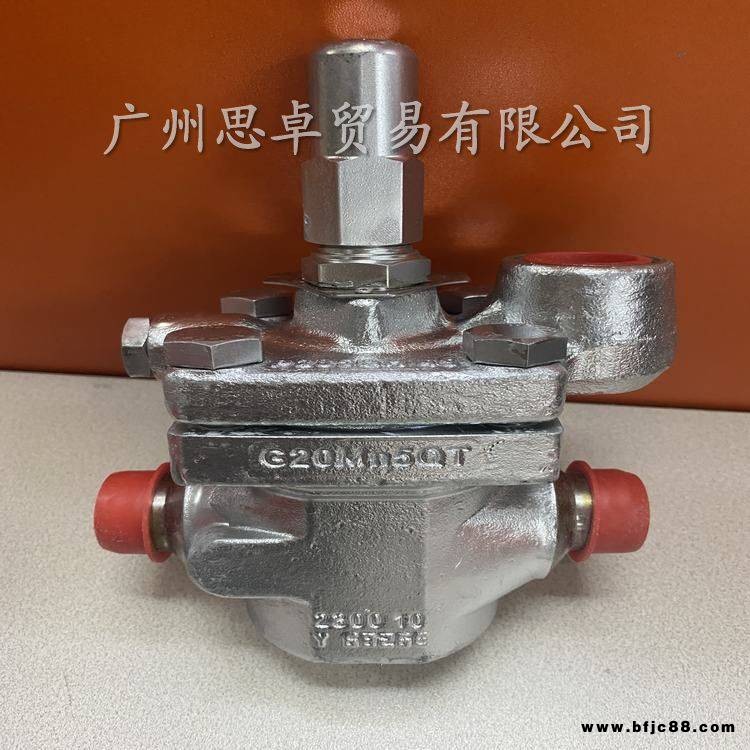

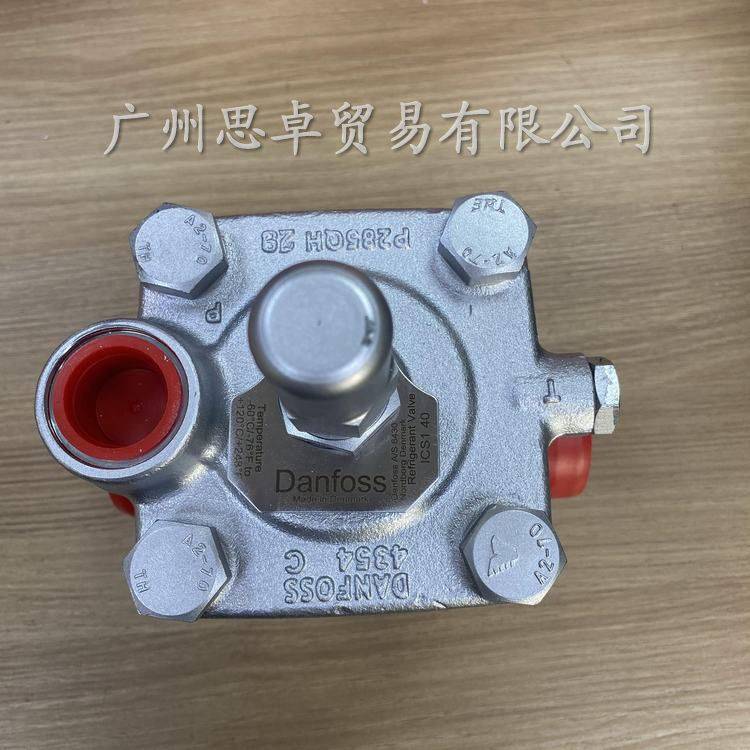

丹佛斯ICS/ICM/ICLX25DIN（32-40ANSI）比例調節閥的參數
制冷劑
適用于各種不可燃制冷劑，包括氨和其他無腐蝕性的氣體液體工質（需考慮密封介質的兼容性）。不推薦將其應用在易燃易爆的碳?xì)渲评鋭┥稀ｉy門應使用在密封的制冷系統內部。如需了解更多詳情信息請聯系丹佛斯。
溫度范圍
-60℃/+120℃ (-76℉/+248℉)
壓力范圍
上限工作壓力：52 bar g (754 psi g)
技術數據
ICS25伺服主閥可以應用于制冷系統的吸氣、供液、熱氣以及氣液混合管路上。ICS通過其上安裝的各類導閥給出的控制信號進行控制，可以對工質實現開關控制或連續調節。
調節范圍
取決于所選閥門類型以及導閥的組合形式。
開啟壓差 (p)
ICS伺服主閥需要一個下限開啟壓差 0.07bar g (1 psi g) 來打開閥門，全開壓差為 0.2bar g (3 psi g) 。閥門需要設置保護以防止背壓所帶來的影響。因背壓能影響活塞環的正確位置，故可在ICS伺服主閥的前端應該安裝一個單向閥。
閥體部件分解（圖4）
1. 閥體
2. 端蓋
3. 功能模塊
3a. 閥板（特氟龍）（可作為備件提供）
3b. 墊片支撐板
4. 墊片
5. 螺栓
6. 插塞
7. 墊片
8. 手動操作桿
9. 插塞
10. 墊片
丹佛斯ICS/ICM/ICLX25DIN（32-40ANSI）比例調節閥的焊接方法
焊接（圖3、圖4和圖5）
焊接前，需先將端蓋（圖4中物體2）及功能模塊（圖4中物體3）移除，以防止O型圈和特氟龍閥板在焊接過程中受損，同時也可以避免焊渣進入功能模塊?？梢允褂靡粋€M6的螺栓或多用工具旋到活塞上的螺紋孔，從而取出功能模塊。螺栓孔若被異物堵塞則需要進行清理。注意：焊接前，必須將閥體上所有的部件卸下（如圖5所示）。
ICS或ICM閥體內部表面和焊接點處都采用了抗腐蝕處理工藝。為了維護抗腐蝕的有效性，務必確保閥體在焊接或銅焊過程前已移除。如果功能模塊拆卸后要放置一段時間，請確保其在拆卸后裝入聚乙烯袋中或在其表面進行防銹處理（如冷凍機油或防銹油）。焊接過程中，需要保證焊料和焊接方法適用于閥體的材質，選擇合適的焊料和正確的焊接方法。焊接后閥體內需要認真清理，確保安裝前焊渣已清理干凈。為避免焊渣及污垢進入閥體和功能模塊。裝配完成后請一定確保ICS伺服主閥內部不受外部附加應力。嚴禁ICS伺服主閥在系統安裝時將出口不加保護直接向大氣開放，這可能導致嚴重的事故。如果一定需要安裝在沒有管路的閥門出口位置，請將閥門出口用管路和系統連接，或用焊接盲板將閥門出口封死以保證系統安全。
