| 產品特性 : | 手動開啟 | 品牌 : | Danfoss/丹佛斯 |
| 型號 : | SVA80 | 連接形式 : | 焊接 |
| 材質 : | 截止閥 | 公稱通徑 : | 80-150 |
| 3C閥門類別 : | 工業 | 適用介質 : | |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 美標 | 外形 : | 大型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 手輪 | 形態 : | 旋塞式 |
| 類型(通道位置) : | 直通式 | 規格 : | SVA100 |

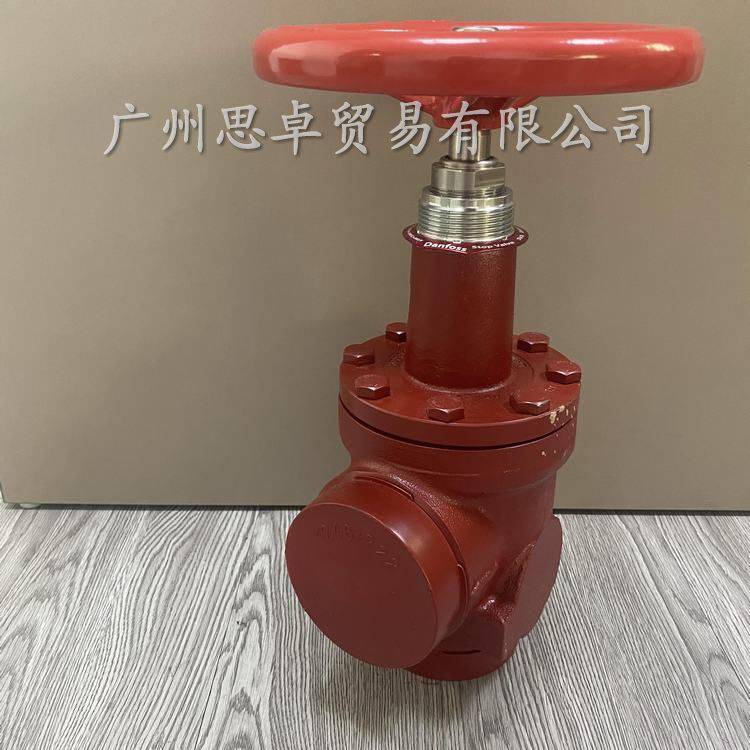

丹佛斯牌SVA80-100，SVA125-150直通截止閥的產品介紹
概述：SVA 截止閥具備角型和直通型兩種閥座，包括標準版（SVA-S）和長頸版（SVA-L）兩種形式。
該款截止閥適合工業制冷的各個領域應用，提供了的流動工況，便于拆裝且易于維修保養。獨到的閥芯設計使閥門具有可靠的密封性能，可承受高強度的系統震動并適用于制冷
系統的各種管路。
連接方式
提供以下連接：
■ 對接焊 DIN (EN 10220)
■ 對接焊 ANSI (B 36.10 壁厚等級 Sch 80)，DN 6 - 40 (¼ - 1½ in.)
■ 對接焊 ANSI (B 36.10 壁厚等級 Sch 40)，DN 50 – 200（2 - 8 in.）
■ 承插焊 (ANSI B 16.11)，DN 15 - DN 50 (½ - 2 in.)
■ 管外螺紋G ½ in. - G 7/8 in. (ISO 228/1)
■ FPT 螺紋，NPT(ANSI/ASME B 1.20.1)，DN 15 - 32 (½ - 1¼ in.)
丹佛斯牌SVA80-100，SVA125-150直通截止閥的結構尺寸
采用特制耐低溫鋼。
閥芯
閥芯能繞軸轉動，因此當閥開關時閥芯與閥座之間沒有摩擦力可以保護閥板免受磨損。閥芯
的特殊設計可以使其在開啟狀態下免受系統震動導致的閥芯旋轉。同時，特氟龍閥板使閥門在關閉時具有可靠的密封性能。
閥桿
使用拋光不銹鋼制成，非常適合于鉛封密封。
填料函
低溫填料可以在以下溫度范圍內確保密閉性 –60℃ /+150℃ (–76℉ /+302℉ )。填料配備刮油環 ,可以防止塵土和冰滲入填料。壓力設備指令 (PED)：SVA 截止閥符合壓力設備指令中規定的歐洲標準，并帶有歐盟強制認證標識。
安裝
建議按照閥體上標記的流向進行安裝。SVA截止閥也可以逆向安裝，但是此時閥體的 Kv值（Cv值）會受到輕微的影響。閥體雖在設計上可以承受較高的內部壓力，但總的來說必須避免系統管路中出現積液現象，以減少因?yàn)槭軣崤蛎泿?lái)的壓力沖擊。詳細信息請參見 SVA 安裝說明。
