| 品牌 : | GH/工恒 | 型號 : | 熱油調節閥 |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN15-DN600 |
| 適用介質 : | 水,蒸汽,油品,弱酸堿介質,空氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電動 | 零部件及配件 : | 執行器 |
| 形態 : | 隔膜式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |

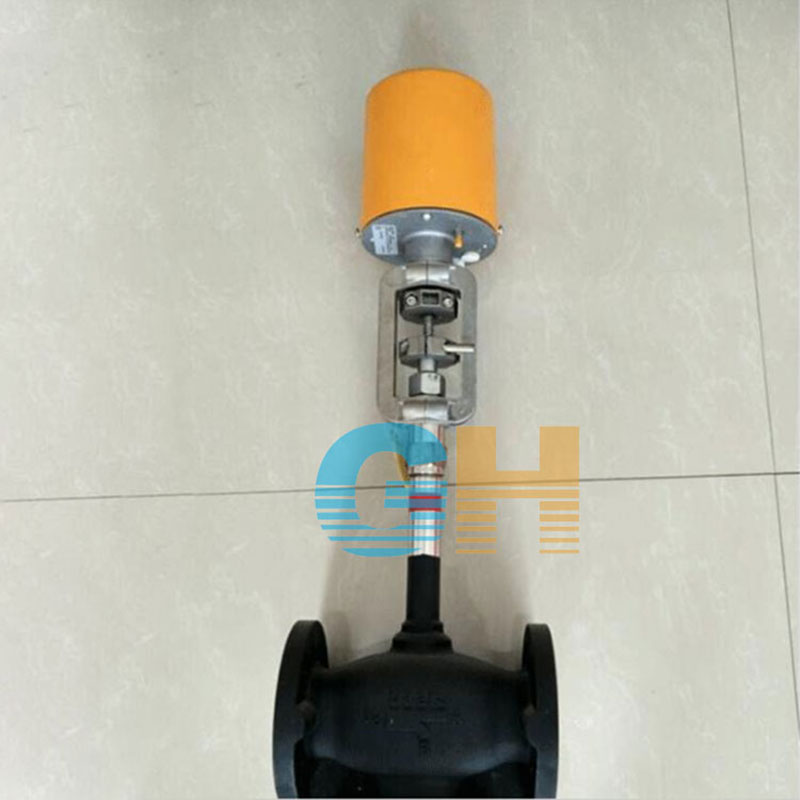

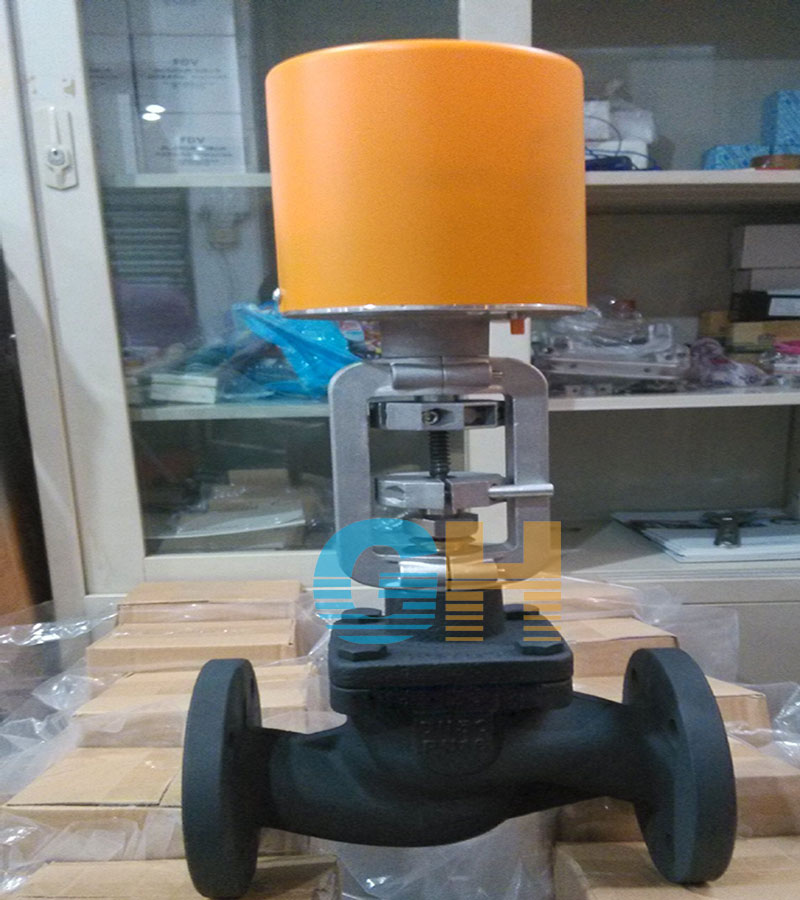

一、電動三通導熱油閥概述
本產品是我廠專門為高端客戶設計制造的，造型美觀，性能穩定可靠，價格實惠，它完全可以取代同類進口產品，從而打破了長期以來進口產品在我國高端市場的壟斷格局，為客戶帶來了可觀的經濟效益。
二、電動三通導熱油閥的特點
1、流體對閥芯作用方向都處于流開狀態，故工作穩定性好。2、除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。3、伺服放大器采用深度動態負反饋，可提高調節精度。4、電動操作器有多種形式，可適用于420mA.DC或010mA.DC。5、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。6、節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。7、波紋管密封型對移動的閥桿形成完全的密封，堵 流體外漏 8、三通調節閥分為T型和L型，對介質進行分流和合流，選型時根據現場工況進行確定。
三、電動三通導熱油閥主要技術參數
公稱通徑mm | 32 | 40 | 50 | 65 | 80 | 100 |
流通能力T/h | 15 | 24 | 35 | 60 | 100 | 130 |
允許泄露量L/mim | 0.34 | 0.7 | 0.8 | 1.16 | 1.25 | 1.5 |
行程mm | 16 | 25 | 40 | 40 | ||
全行程時間S | 27 | 42 | 67 | 50 | ||
公稱壓力MPa-cm | 1 | 0.6 | 0.4 | |||
工作溫度 | 鑄鋼-10350 不銹鋼-60450 | |||||
固有流量特性 | 直線 | |||||
工作電壓U | 220V±10％50HZ | |||||
環境溫度 | -1060 | |||||
相對濕度％ | 85 | |||||
反饋信號 | 無反饋，需要0-1KΩ訂貨時注明 | |||||
保護功能 | 具有始、終端電器限位 | |||||
其它功能 | 可改為010或420mA電流反饋，訂貨時須注明 | |||||
通徑 代碼 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 180 | 200 | 230 | 290 | 310 | 350 |
H1 | 100 | 105 | 115 | 125 | 130 | 150 |
H2 | 720 | 800 | ||||
D | Φ100 | Φ110 | Φ125 | Φ145 | Φ160 | Φ180 |
d | Φ18 | |||||
