| 品牌 : | 滬工恒 | 型號 : | H7579 |
| 材質 : | 不銹鋼 | 連接形式 : | 螺紋 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 旋塞式 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 零部件及配件 : | 閥體 | 驅動方式 : | 自動 |
| 適用介質 : | 排氣 | 類型(通道位置) : | 直通式 |
一、產品概述
單口排氣閥用于管道上的高點或閉氣地方，來排除管內氣體來疏通管道使管道在工作中正常運轉。閥體為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為螺紋和法蘭式兩種排氣閥。QB1單口排氣閥適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的進修，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。 .

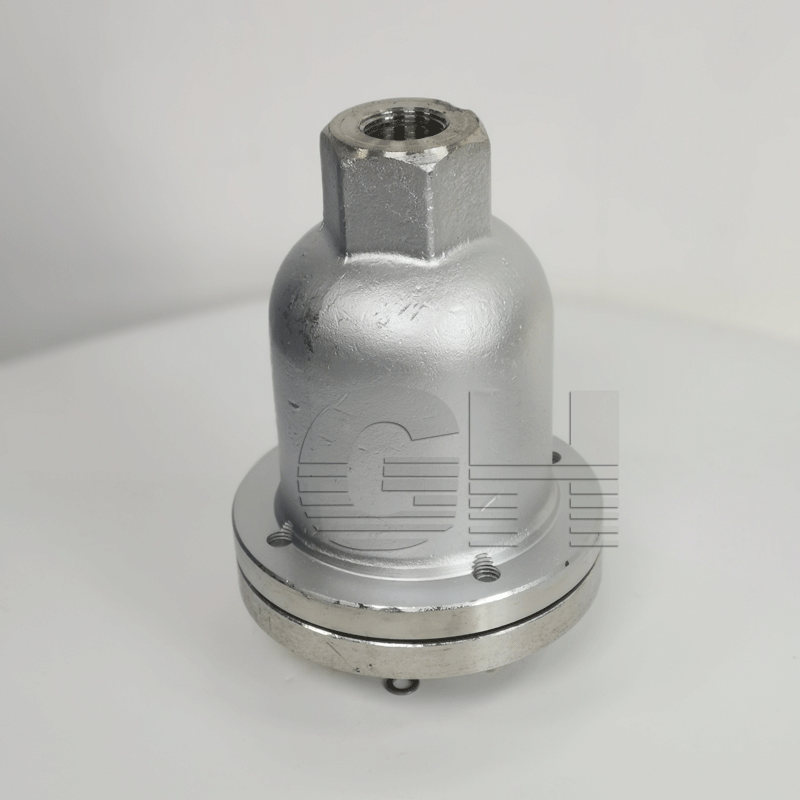

儀泰閥門QB1單口排氣閥 不銹鋼304材質 法蘭絲扣
二、主要工作原理
單口排氣閥結構原理：當管道內需要排出氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從閥門排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封。管道在正常行中，水中的空氣在壓強的作用下，不斷排入單口排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。
儀泰閥門QB1單口排氣閥 不銹鋼304材質 法蘭絲扣
三、主要零件材料
閥體 | 鑄鐵 |
閥蓋 | 鑄鐵 |
浮球 | 不銹鋼 |
塞頭 | 橡膠 |
排氣閥 | 黃銅 |
螺絲、螺帽 | 元鋼 |
四、主要連接尺寸
公稱通徑DN(mm) | D | D1 | D2 | Φ | H |
15 | 95 | 65 | 45 | 135 | 210 |
20 | 105 | 75 | 55 | 135 | 210 |
25 | 115 | 85 | 65 | 135 | 210 |
40 | 140 | 115 | 80 | 150 | 210 |
150 | 160 | 125 | 100 | 150 | 210 |
