| 品牌 : | GH/工恒 | 型號 : | Q71F |
| 材質 : | 不銹鋼 | 連接形式 : | 對夾 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | 15~200mm |
| 適用介質 : | 水、氣體、油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 執行器 |
| 用途 : | 截止 | 類型(通道位置) : | 直通式 |

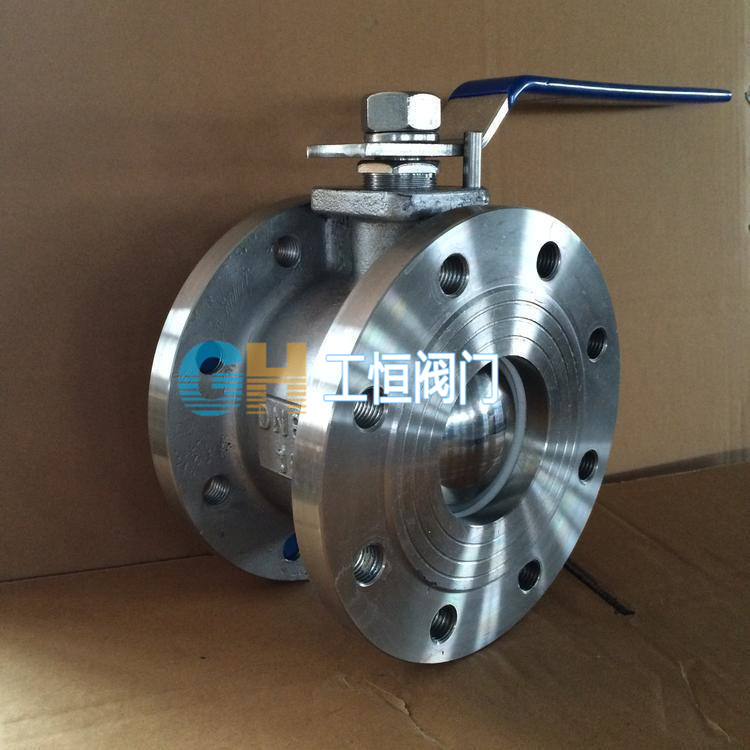

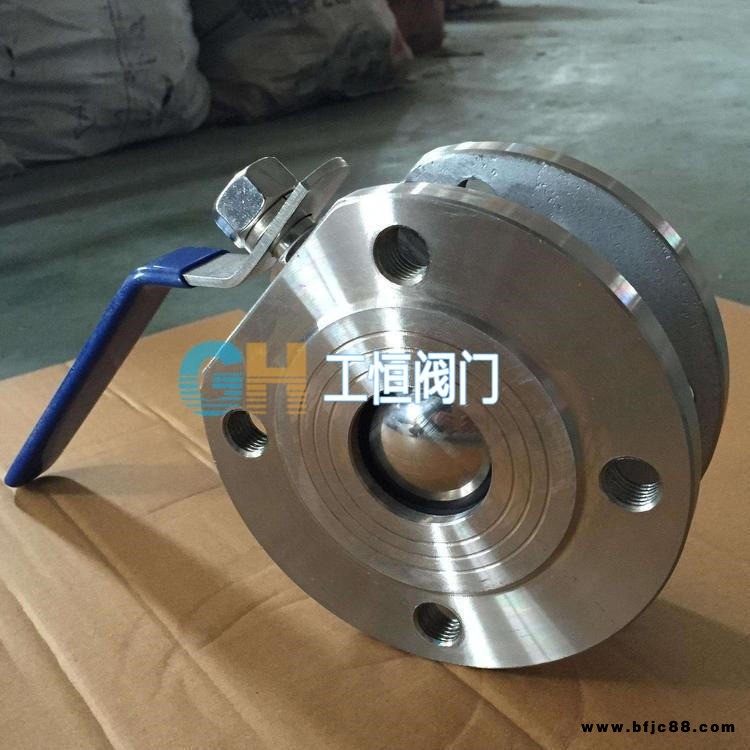

Q71F意式超薄球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
一、Q71F意式超薄球閥主要零件材料
序號 | 零件名稱 | 材質 | |
1 | 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB |
2 | 球 | 不銹鋼316/304 | 不銹鋼SS304 |
3 | 密封墊 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
4 | 閥桿 | 不銹鋼316/304 | 不銹鋼SS304 |
5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
6 | 定位鎖 | 不銹鋼304 | 不銹鋼SS304 |
7 | 手柄 | 不銹鋼304 | 不銹鋼SS304 |
8 | 閥桿螺母 | 不銹鋼304 | 不銹鋼SS304 |
9 | 填料壓蓋 | 不銹鋼304 | 不銹鋼SS304 |
10 | 手柄套 | 塑料 | 塑料 |
11 | 密封瓶帽 | 不銹鋼316/304 | 不銹鋼316/304 |
12 | 墊圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
二、Q71F意式超薄球閥主要尺寸
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ | 5″ | 6″ | 8″ |
D | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
L | 32 | 38.5 | 45 | 44 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 | |
z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
