| 品名 : | 硅灰 | 產(chǎn)地 : | 河南 |
| 硅含量≥ : | 98 | 粒度 : | 300 |
| 牌號 : | 星源 | 包裝規(guī)格 : | 25公斤/袋 |
| 形狀 : | 粉狀 | 制作方法 : | 機(jī)械法 |
水泥或混凝土摻合劑
硅灰能夠填充水泥顆粒間的孔隙，同時(shí)與水化產(chǎn)物生成凝膠體，與堿性材料氧化鎂反應(yīng)生成凝膠體。在水泥基的砼、砂漿與耐火材料澆注料中，摻入適量的硅灰，可起到如下作用:
1、顯著提高抗壓、抗折、抗?jié)B、防腐、抗沖擊及耐磨性能。
2、具有保水、防止離析、泌水、大幅降低砼泵送阻力的作用。
3、顯著延長砼的使用壽命。特別是在氯鹽污染侵蝕、硫酸鹽侵蝕、高濕度等惡劣環(huán)境下，可使砼的耐久性提高一倍甚至數(shù)倍。
4、大幅度降低噴射砼和澆注料的落地灰，提高單次噴層厚度。
5、是高強(qiáng)砼的必要成份，已有C150砼的工程應(yīng)用。
6、具有約5倍水泥的功效,在普通砼和低水泥澆注料中應(yīng)用可降低成本.提高耐久性。
7、有效防止發(fā)生砼堿骨料反應(yīng)。
8、提高澆注型耐火材料的致密性。在與Al2O3并存時(shí)，更易生成莫來石相，使其高溫強(qiáng)度，抗熱振性增強(qiáng)。 9、具有極強(qiáng)的火山灰效應(yīng)，拌合混凝土?xí)r，可以與水泥水化產(chǎn)物Ca(OH)2發(fā)生二次水化反應(yīng)，形成膠凝產(chǎn)物，填充水泥石結(jié)構(gòu)，改善漿體的微觀結(jié)構(gòu)，提高硬化體的力學(xué)性能和耐久性。
10、硅灰為無定型球狀顆粒，可以提高混凝土的流變性能。

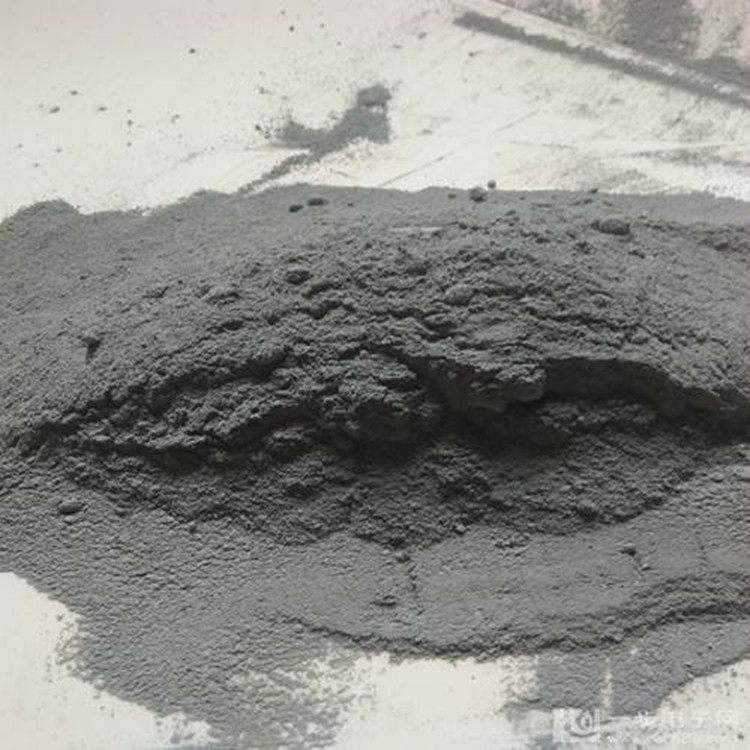

硅灰或稱凝聚硅灰，英文為Microsilica or Silica fume。是鐵合金在冶煉硅鐵和工業(yè)硅（金屬硅）時(shí)，礦熱電爐內(nèi)產(chǎn)生出大量揮發(fā)性很強(qiáng)的SiO2和Si氣體，氣體排放后與空氣迅速氧化冷凝沉淀而成。它是大工業(yè)冶煉中的副產(chǎn)物，整個(gè)過程需要用除塵環(huán)保設(shè)備進(jìn)行回收，因?yàn)槊芏容^小，還需要用加密設(shè)備進(jìn)行加密。
主要作用
水泥或混凝土摻合劑
硅灰能夠填充水泥顆粒間的孔隙，同時(shí)與水化產(chǎn)物生成凝膠體，與堿性材料氧化鎂反應(yīng)生成凝膠體。在水泥基的砼、砂漿與耐火材料澆注料中，摻入適量的硅灰，可起到如下作用：
1、顯著提高抗壓、抗折、抗?jié)B、防腐、抗沖擊及耐磨性能。
2、具有保水、防止離析、泌水、大幅降低砼泵送阻力的作用。
3、顯著延長砼的使用壽命。特別是在氯鹽污染侵蝕、硫酸鹽侵蝕、高濕度等惡劣環(huán)境下，可使砼的耐久性提高一倍甚至數(shù)倍。
4、大幅度降低噴射砼和澆注料的落地灰，提高單次噴層厚度。
5、是高強(qiáng)砼的必要成份，已有C150砼的工程應(yīng)用。
6、具有約5倍水泥的功效,在普通砼和低水泥澆注料中應(yīng)用可降低成本.提高耐久性。
7、有效防止發(fā)生砼堿骨料反應(yīng)。
8、提高澆注型耐火材料的致密性。在與Al2O3并存時(shí)，更易生成莫來石相，使其高溫 強(qiáng)度，抗熱振性增強(qiáng)。
9、具有極強(qiáng)的火山灰效應(yīng)，拌合混凝土?xí)r，可以與水泥水化產(chǎn)物Ca(OH)2發(fā)生二次水化反應(yīng)，形成膠凝產(chǎn)物，填充水泥石結(jié)構(gòu)，改善漿體的微觀結(jié)構(gòu)，提高硬化體的力學(xué)性能和耐久性。
10、硅灰為無定型球狀顆粒，可以提高混凝土的流變性能。
11、硅灰的平均顆粒尺寸比較小，具有很好的填充效應(yīng)，可以填充在水泥顆粒空隙之間，提高混凝土強(qiáng)度和耐久性。
1﹑用于砂漿與砼中：高層建筑物、海港碼頭、水庫大壩、水利、涵閘、鐵路、公路、橋梁、地鐵、隧道、機(jī)場跑道、砼路面以及煤礦巷道錨噴加固等。
2﹑摻加方法：
硅灰混凝土及澆注料應(yīng)由試驗(yàn)室作出施工配合比。嚴(yán)格按照配合比施工。在硅灰混凝土的攪拌中硅灰應(yīng)在骨料投料之后立即加入攪拌機(jī)。加入方式有兩種程序：
（1）投入骨料，隨后投入硅灰、水泥干拌后，再加入水和其它外加劑。
（2）投入粗骨料+75水+硅灰+50細(xì)骨料，攪拌15-30秒，然后投入水泥+外加劑+50細(xì)骨料+25水，攪拌至均勻。攪拌時(shí)間比普通混凝土延長20-25或50-60秒。切忌將硅灰加入已拌和的混凝土中。
3、施工方法：
硅灰混凝土與普通混凝土的施工方法并無重大區(qū)別，但施工中良好地組織與振搗密實(shí)很有必要。硅灰混凝土早強(qiáng)的性能會使終凝時(shí)間提前，在抹面時(shí)應(yīng)加注意；同時(shí)摻加硅灰會提高混凝土的粘滯性和大幅度減少泌水，使抹面稍顯困難。
4、施工安全：
硅灰混凝土施工安全應(yīng)嚴(yán)格按照混凝土工程的有關(guān)國家施工規(guī)范進(jìn)行操作，但因硅灰較輕，嚴(yán)禁高空拋灑材料，防止硅灰飛揚(yáng)。
注意事項(xiàng)
1、 摻量：一般為膠凝材料量的5-10。硅灰的摻加方法分為內(nèi)摻和外摻，
（1）內(nèi)摻：在加水量不變的前提下，1份硅灰可取代3-5份水泥（重量）并保持混凝土抗壓強(qiáng)度不變而提高混凝土其它性能。
（2）外摻：水泥用量不變，摻加硅灰則顯著提高混凝土強(qiáng)度和其它性能。混凝土摻入硅灰時(shí)有一定坍落度損失。這點(diǎn)需在配合比試驗(yàn)時(shí)加以注意。
硅灰須與減水劑配合使用，建議復(fù)摻粉煤灰和磨細(xì)礦渣以改善其施工性。
用硅灰配制混凝土?xí)r，一般與膠凝材料的重量比為：
（一）高性能混凝土：5-10；
（二）水工混凝土：5-10
（三）噴射混凝土：5-10；
（四）助泵劑：2-3；
（五）耐磨工業(yè)地坪：6-8；
（六）聚合物砂漿、保溫砂漿：10-15，
（七）不定形耐火澆注料：6-8。使用前請根據(jù)實(shí)際需要通過實(shí)驗(yàn)選定合理、經(jīng)濟(jì)的摻量.
碳化硅(SiC)因其很大的硬度而成為一種重要的磨料，但其應(yīng)用范圍卻超過一般的磨料。例如，它所具有的耐高溫性、導(dǎo)熱性而
成為隧道窯或梭式窯的窯具材料之一，它所具有的導(dǎo)電性使其成為一種重要的電加熱元件等。制備SiC制品首先要制備SiC冶
煉塊[或稱：SiC顆粒料，因含有C且超硬，因此SiC顆粒料曾被稱為：金剛砂。但要注意：它與天然金剛砂(也稱：石榴子石)的成
分不同。在工業(yè)生產(chǎn)中，SiC冶煉塊通常以石英、石油焦等為原料，輔助回收料、乏料，經(jīng)過粉磨等工序調(diào)配成為配比合理與粒
度合適的爐料(為了調(diào)節(jié)爐料的透氣性需要加入適量的木屑，制備綠碳化硅時(shí)還要添加適量食鹽)經(jīng)高溫制備而成。高溫制備SiC
冶煉塊的熱工設(shè)備是專用的碳化硅電爐，其結(jié)構(gòu)由爐底、內(nèi)面鑲有電極的端墻、可卸式側(cè)墻、爐心體(全稱為：電爐中心的通電
發(fā)熱體，一般用石墨粉或石油焦炭按一定的形狀與尺寸安裝在爐料中心，一般為圓形或矩形。其兩端與電極相連)等組成。該電
爐所用的燒成方法俗稱：埋粉燒成。它一通電即為加熱開始，爐心體溫度約2500，甚至更高(26002700)，爐料達(dá)到1450
時(shí)開始合成SiC(但SiC主要是在1800時(shí)形成)，且放出co。然而，2600時(shí)SiC會分解，但分解出的si又會與爐料中的C生成
SiC。每組電爐配備一組變壓器，但生產(chǎn)時(shí)只對單一電爐供電，以便根據(jù)電負(fù)荷特性調(diào)節(jié)電壓來基本上保持恒功率，大功率電爐
要加熱約24 h，停電后生成SiC的反應(yīng)基本結(jié)束，再經(jīng)過一段時(shí)間的冷卻就可以拆除側(cè)墻，然后逐步取出爐料。 [5]
高溫煅燒后的爐料從外到內(nèi)分別是：未反應(yīng)料(在爐中起保溫作用)、氧碳化硅羼(半反應(yīng)料，主要成分是C與SiO。)、粘結(jié)物層
(是粘結(jié)很緊的物料層，主要成分是C、SiO2、4060SiC以及Fe、Al、Ca、Mg的碳酸鹽)、無定形物層(主要成分是70
90SiC，而且是立方SiC即β-sic，其余是C、SiO2及Fe、A1、Ca、Mg的碳酸鹽)、二級品SiC層(主要成分是9095SiC，該層已
生成六方SiC即口一SiC，但結(jié)晶體較小、很脆弱，不能作為磨料)、一級品SiC層(SiC含量<96，而且是六方SiC即口一SiC的粗大
結(jié)晶體)、爐芯體石墨。在上述各層料中，通常將未反應(yīng)料和一部分氧碳化硅層料作為乏料收集，將氧碳化硅層的另一部分料與
無定形物、二級品、部分粘結(jié)物一起收集為回爐料，而一些粘結(jié)很緊、塊度大、雜質(zhì)多的粘結(jié)物則拋棄之。而一級品則經(jīng)過分

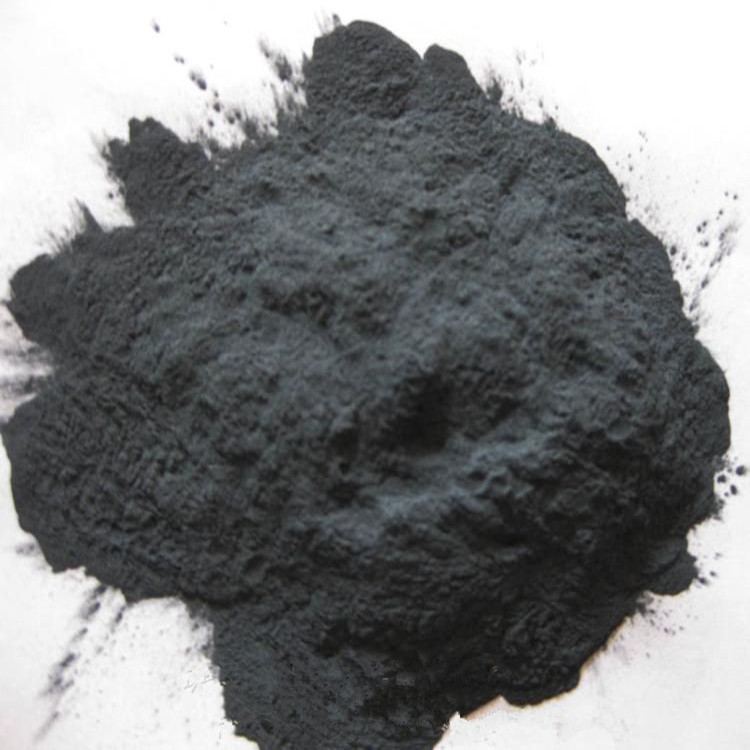

級、粗碎、細(xì)碎、化學(xué)處理、干燥與篩分、磁選后就成為各種粒度的黑色或綠色的SiC顆粒。要制成碳化硅微粉還要經(jīng)過水選過
程；要做成碳化硅制品還要經(jīng)過成型與結(jié)燒的過程。
