| 產品特性 : | 液壓鉆機 | 加工定制 : | 是 |
| 品牌 : | HUAXIAMASTER/華夏巨匠 | 型號 : | XY-3 |
| 破碎方式 : | 回轉式鉆機 | 施工場地 : | 地表鉆機 |
| 用途 : | 巖心鉆機 | 鉆探深度 : | 深孔鉆機 |
| 鉆孔直徑 : | 75-300 | 鉆孔深度 : | 1200 |
| 鉆孔角度范圍 : | 90 | 電動機功率 : | 39 |
| 重量 : | 1800 |

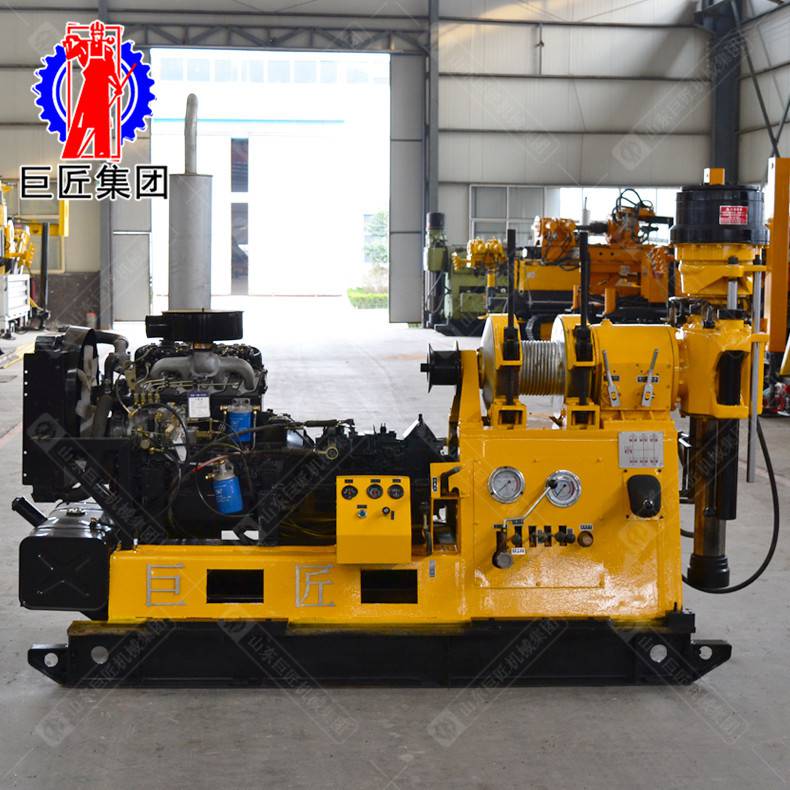

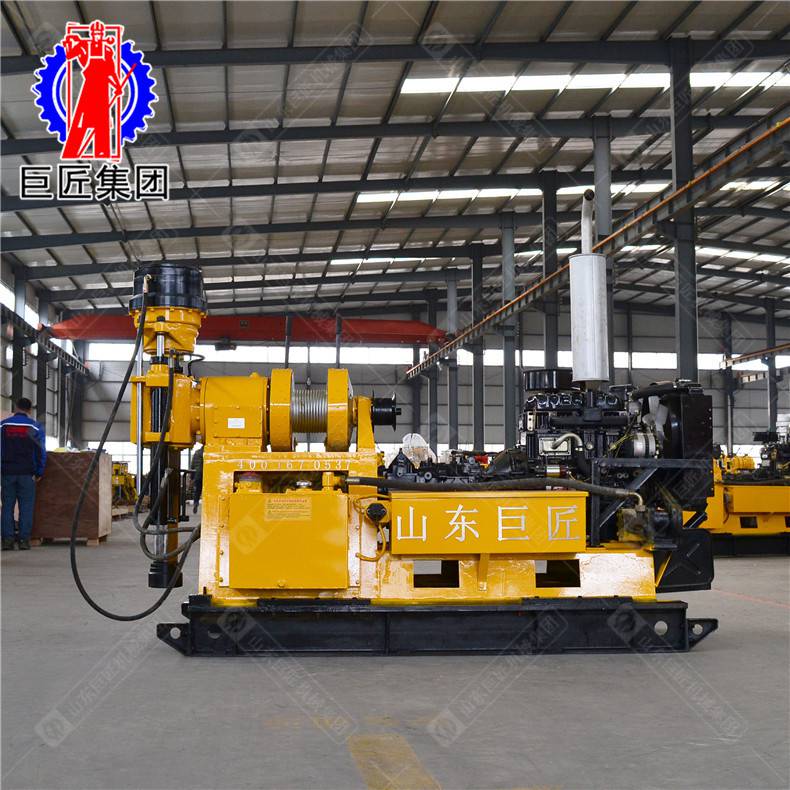

一、XY-3液壓巖芯鉆機主要特點
1、鉆機采用汽車變速箱總成，具有多個轉速級數和合理的調速范圍；
2、扭矩大，承載力強，可實現遠距離操縱變速，操作集中方便；
3、裝機功率大，具有2檔反轉速度，便于處理事故；
4、具有常閉式液壓卡盤，操縱方便靈活；
5、可實現立軸和卷揚機的操作；
6、立軸通孔直徑大，可換用大六方主動鉆桿。
二、XY-3液壓巖芯鉆機技術參數
整機參數 | |
鉆孔深度 | 600m |
鉆孔直徑 | 300-75mm |
開孔直徑 | 300mm |
終孔直徑 | 75mm |
鉆桿 | Φ60 |
鉆孔傾角 | 90°--65° |
立軸 | |
立軸正轉速度 | 30-1050r/min |
立軸反轉速度 | 29-137r/min |
立軸行程 | 60mm |
立軸內孔直徑 | 96mm |
立軸升降能力 | 6000kg |
主卷揚 | |
單繩升降速度 | 0.5-1.9m/s |
鋼絲繩直徑 | 12.5mm |
單繩升降能力 | 4000kg |
卷筒直徑 | 300mm |
卷筒容量 | 50m |
單繩升降能力 | 0-3000kg |
泥漿泵 | |
型號 | 臥式三缸 BW-250 |
排量 | 250L/min |
工作壓力 | 80kgcm² |
進水管直徑 | 75mm |
出水管直徑 | 50mm |
齒輪泵 | |
雙聯齒輪油泵 | CBF-F63/25 |
前流量壓力 | 63L/min 20Mpa |
后流量壓力 | 25L/min 20Mpa |
鉆機動力 | |
柴油機 | 39KW |
電機 | 22KW |
重量尺寸 | |
鉆機重量 | 1800KG |
外形尺寸 | 2500×900×1800mm |
