| 種類 : | DDCV雙瓣式 | 材質 : | 球墨鑄鐵 |
| 結構形式 : | 旋啟式 | 類型(通道位置) : | 直通式 |
| 公稱通徑 : | 150（mm） | 加工定制 : | 是 |
| 適用介質 : | 水 | 連接形式 : | 法蘭 |
| 品牌 : | 捷閥 | 工作溫度 : | 常溫 |
| 形態 : | 旋轉式 | 流動方向 : | 單向 |
| 標準 : | 國標 | 驅動方式 : | 水力控制 |
| 壓力環境 : | 常壓 | 型號 : | HH46X、HH48X、HH49X |

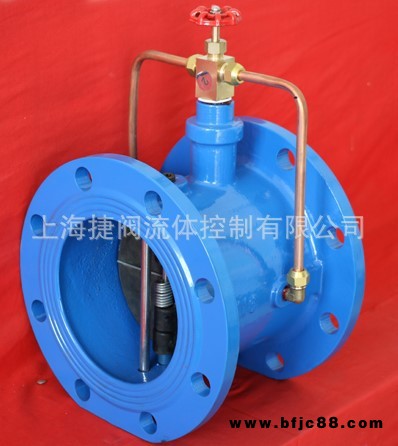

一、產品概述
本廠生產的HH46X、HH48X、HH49X消聲緩閉止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果等特點。
二、主要技術參數
公稱壓力：1.02.5MPa
公稱通經：401000mm
緩閉時間：360秒
適用介質：清水、污水、海水
適用溫度：080（如需要，可達200）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
三、主要零部件材料
| 零件名稱 | 閥體 | 閥瓣 | 閥桿、油缸、活塞 | 彈簧 | 閥座 |
| 材料 | 灰鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 橡膠 |

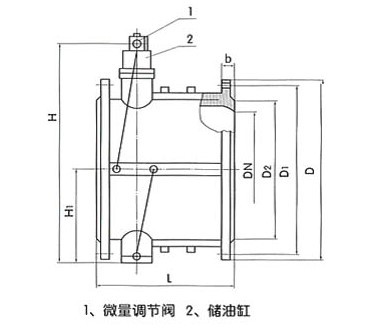

四、主要外形連接尺寸
| DN（mm) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 |
| H | 200 | 215 | 225 | 235 | 280 | 290 | 310 | 350 | 415 | 450 | 480 | 550 | 585 | 640 | 720 | 780 | 840 | 990 | 1050 |
| H1 | 88 | 98 | 108 | 118 | 130 | 148 | 172 | 210 | 240 | 264 | 297 | 324 | 351 | 379 | 434 | 491 | 549 | 600 | 655 |
