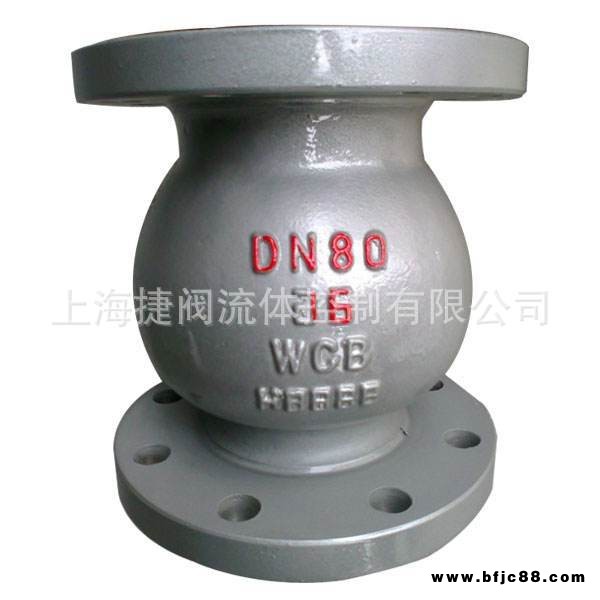

H42H/W鑄鋼立式升降靜音止回閥產品概述?:
??? 本廠生產的DRVZ型靜音止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。
該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。
靜音止回閥主要技術參數
?
型號 | DRVZ/T-10 | DRVZ/T-16 | DRVZ/T-25Q |
公稱壓力 | PN1.0MPa | PN1.5MPa | PN2.5MPa |
公稱通徑 | DN50DN300(mm) | ||
高工作壓力 | 1.0MPa | 1.6MPa | 2.5MPa |
密封試驗壓力 | 1.1MPa | 1.76MPa | 2.75MPa |
殼體試驗壓務 | 1.5MPa | 2.4MPa | 3.75MPa |
?
靜音止回閥主要零部件
?
零件名稱 | 材料 |
閥體、導流體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
閥座、軸瓦、閥瓣、軸 | 青銅或鉻不銹鋼 |
彈簧 | 不銹鋼 |
靜音止回閥主要連接尺寸
(法蘭連接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88標準)
H42H/W鑄鋼立式升降(靜音)止回閥
設計與制造標準：
設計與制造：ANSIB16.34 API6D GB12236
法蘭尺寸：ANSIB16.5 JB/T79 GB9113
壓力溫度：---
結構長度：ANSIB16.10 GB12221
對焊連接尺寸：--
檢驗與試驗：API598 GB9131

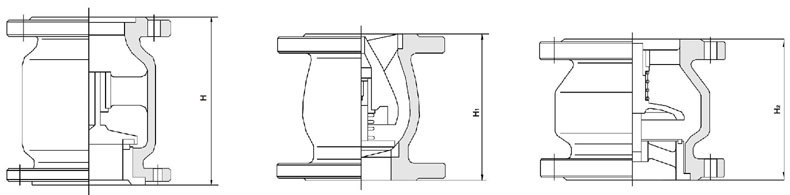

安裝尺寸及重量：
?
| GB 1.6、2.5MPa | |||||||||||||||
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| H | 160 | 160 | 180 | 200 | 210 | 275 | 300 | 380 | 430 | 510 | - | - | - | - | - |
| H1 | - | 120 | 150 | 180 | 229 | 254 | 267 | 292 | 340 | - | - | - | - | - | - |
| H2 | 112 | 120 | 130 | 150 | 165 | 190 | 210 | 255 | 310 | 320 | 380 | 405 | 430 | 450 | 510 |
| Wt | 5 | 6.5 | 9.5 | 11 | 16.5 | 21.5 | 32 | 48 | 75 | 80 | 95 | 120 | - | - | - |
| GB 2.5MPa | |||||||||||||||
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| H | 160 | 160 | 180 | 200 | 210 | 275 | 300 | 380 | 430 | 510 | - | - | - | - | - |
| H1 | - | 120 | 150 | 180 | 229 | 254 | 267 | 292 | 340 | - | - | - | - | - | - |
| H2 | 112 | 120 | 130 | 150 | 165 | 190 | 210 | 255 | 310 | 320 | 380 | 405 | 430 | 450 | 510 |
| Wt | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| GB 4.0MPa | |||||||||||||||
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| H | 160 | 160 | 180 | 200 | 210 | 275 | 300 | 380 | 430 | 510 | - | - | - | - | - |
| H1 | - | 120 | 150 | 180 | 229 | 254 | 267 | 292 | 340 | - | - | - | - | - | - |
| H2 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Wt | - | - | - | - | - | - | - | - | - | - | - | ? | |||
?
