| 標準 : | 美標 | 3C閥門類別 : | 工業 |
| 結構形式 : | 浮動球球閥 | 材質 : | 不銹鋼 |
| 驅動方式 : | 手動 | 作用對象 : | 電站 |
| 壓力環境 : | 高壓 | 連接形式 : | 螺紋 |
| 公稱通徑 : | 15（mm） | 品牌 : | 捷閥 |
| 用途 : | 截止 | 類型(通道位置) : | 直通式 |
| 零部件及配件 : | 球體 | 適用介質 : | 蒸汽 |
| 型號 : | J14W-160P | 流動方向 : | 雙向 |
| 工作溫度 : | 高溫 |

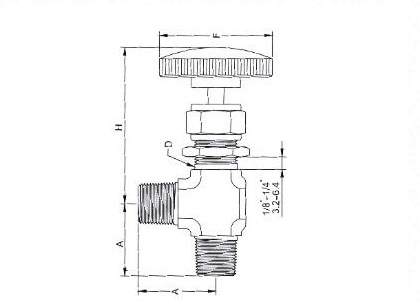

| ????基本訂貨號 | ???????端接尺寸 End?Connection?Size | ?????????孔徑 Hole?Diameter | ?流量系數 Flow coefficient Cv | A | B | H | F | |||||
| ?Order?information | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | ||
| -JZTC2-LWM-2 | NPT1/8 | 0.080 | 2.0 | 0.09 | 1.36 | 34.5 | 1.02 | 25.9 | 1.66 | 42.2 | 1.75 | 44.4 |
| -JZTC2-LWM-4 | NPT1/4 | 0.125 | 3.2 | 0.21 | 1.36 | 34.5 | 1.02 | 25.9 | 1.66 | 42.2 | 1.75 | 44.4 |
| -JZTC2-LWM-6 | NPT3/8 | 0.250 | 6.4 | 0.73 | 1.62 | 41.1 | 1.24 | 31.5 | 2.31 | 58.7 | 2.50 | 63.5 |
| -JZTC2-LWM-8 | NPT1/2 | 0.250 | 6.4 | 0.73 | 1.72 | 43.7 | 1.56 | 39.6 | 2.31 | 58.7 | 2.50 | 63.5 |
| -JZTC2-LWM-R2 | BSPT1/8 | 0.080 | 2.0 | 0.09 | 1.36 | 34.5 | 1.02 | 25.9 | 1.66 | 42.2 | 1.75 | 44.4 |
| -JZTC2-LWM-R4 | BSPT1/4 | 0.125 | 3.2 | 0.21 | 1.36 | 34.5 | 1.02 | 25.9 | 1.66 | 42.2 | 1.75 | 44.4 |
| -JZTC2-LWM-R6 | BSPT3/8 | 0.250 | 6.4 | 0.73 | 1.62 | 41.1 | 1.24 | 31.5 | 2.31 | 58.7 | 2.50 | 63.5 |
| -JZTC2-LWM-R8 | BSPT1/2 | 0.250 | 6.4 | 0.73 | 1.72 | 43.7 | 1.56 | 39.6 | 2.31 | 58.7 | 2.50 | 63.5 |
?
?
?1、球閥是管路系統中能快速截斷，接通介質流的部件，為確保人身與財產安全，必須正確選擇相應球閥，須規范安裝、使用和維護，球閥有內外螺紋、卡套、連接形式，廣泛用于供水、燃氣、暖通、油路等系統，密封試驗嚴格執行GB/T 13927 通用閥門壓力測試標準，出廠前100壓力試驗合格。
2、安裝閥門兩端管路不同軸度差不能過大，否則過量管道安裝壓力，導致失效與損壞，管螺紋精度及有效長度嚴格執行ISO 228標準，外螺紋均為圓錐管螺紋，內螺紋為圓柱管螺紋標準。
3、安裝旋緊閥門必須選用相應力矩扳手或管鉗，旋入有效螺紋長度即可，切勿過量導頂壓內端面，造成球體表面破損而泄漏，為確保閥門正常使用，盡可能在管路進口處安裝過濾器，螺紋閥門必須采用聚四氟乙烯生料帶或螺紋密封膠水進行密封。
4、閥桿密封真料為聚四氟乙烯，如腐蝕泄漏時可旋緊壓蓋對填料進行補嘗，更換填料需卸去介質壓力。
