歡迎來到上海捷閥流體控制有限公司
首頁 > 供應產品 > 304不銹鋼美標截止閥 手動美標不銹鋼法蘭截止閥 J41W-150LB
304不銹鋼美標截止閥 手動美標不銹鋼法蘭截止閥 J41W-150LB
產品： 瀏覽次數：370304不銹鋼美標截止閥 手動美標不銹鋼法蘭截止閥 J41W-150LB
品牌： 捷閥
單價： 350.00元/個
最小起訂量： 1 個
供貨總量：
發貨期限： 自買家付款之日起 天內發貨
有效期至： 長期有效
最后更新： 2023-04-04 14:48

詳細信息
型號 : J41W-150LB 工作溫度 : 高溫
適用介質 : 各種高腐蝕化學介質 3C閥門類別 : 工業
品牌 : 捷閥 連接形式 : 法蘭
驅動方式 : 手動 零部件及配件 : 閥體
外形 : 中型 形態 : 隔膜式
標準 : 美標 材質 : 不銹鋼
類型(通道位置) : 三通式 公稱通徑 : 1（mm）
流動方向 : 單向 壓力環境 : 高壓

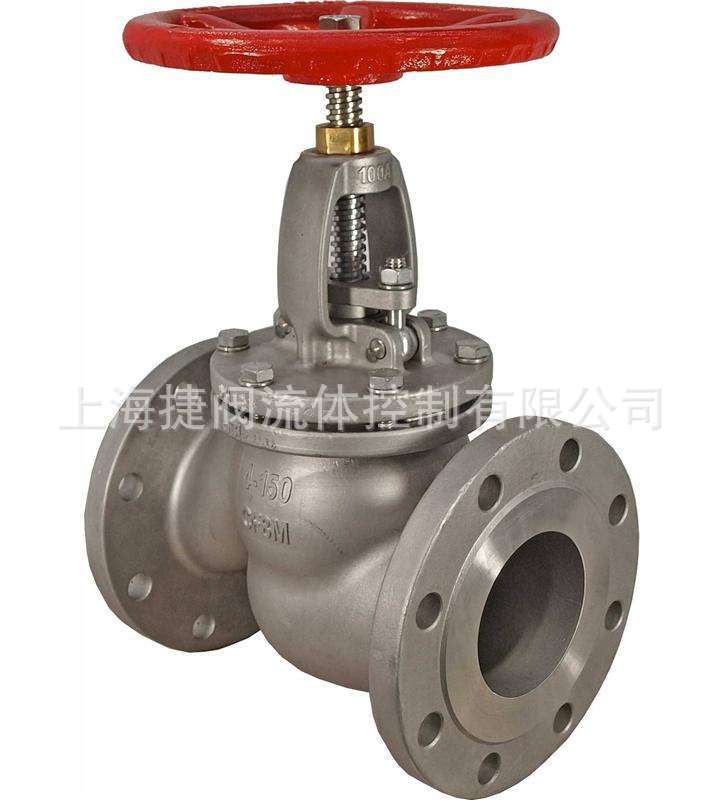

304不銹鋼美標截止閥 手動美標不銹鋼法蘭截止閥 J41W-150LB示例圖1
304不銹鋼美標截止閥 手動美標不銹鋼法蘭截止閥 J41W-150LB示例圖2
304不銹鋼美標截止閥 手動美標不銹鋼法蘭截止閥 J41W-150LB示例圖3
304不銹鋼美標截止閥 手動美標不銹鋼法蘭截止閥 J41W-150LB示例圖4
304不銹鋼美標截止閥 手動美標不銹鋼法蘭截止閥 J41W-150LB示例圖5

設計與制造 結構長度 法蘭尺寸 對焊連接尺寸 壓力-溫度 試驗-檢驗
ASNI BI634、BSI873 ANSIB16.10 ANSIBI6.5 ANSIB16.25 ANSIB16.34 API598

?

公稱壓力（Lb） 強度試驗 水密封試驗 氣密封試驗
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5-0.7 60-100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
1500 38.4 5575 28.1 4080
2500 64.6 9367 47.4 6873
不銹鋼美標截止閥主要性能規范Chief property and specification

?

材質名稱
Name of material 		適用溫度
Working temeorature 		適用介質
Avialable media
CF8 200 ?
OCr18Ni9 ?
CF8N NITRIC ACID
OCr18NiMo2ti 類
CF3 NITRIC ACID
OOCr18Ni10 類
CF3M NITRIC ACID
OOCr17Ni14Mo2 類

?

?

體、蓋、瓣 閥桿 密封面 墊片（環） 填料 工作溫度 適用介質
WCB 2Cr13 13Cr
STL
本體材料 PTFE
尼龍
Nylon		 增強柔性石墨
13Cr/柔性石墨 SFB-2
08軟剛 F304
F316
F304L
F316L		 柔性石墨
增強柔性石墨 SFB/260
SFP260
PTFE		 425 水、蒸汽、油品
Water
Steam
Petroleum
Products
WC1 38CrMoAI
25Cr2Mov		 450
WC6 540
WC9 570
C5C12 540
CF8 F304 600 、 、尿素
Nitricacid
Aceicacid
CF3 F316
CF8M F304L
CF3M F316L
磅級 規格 L D D1 D2 B N-?D D0 H WT(kg)
150Lb 1/2m mm 108 89 60.5 35 12 4-15 125 169 3.8
in 4.25 3.5 2.38 1.38 0.47 4-0.59 4.92 6.65
3/4m mm 117 98 70 43 12 4-15 125 180 4.2
in 4.61 3.86 2.76 1.69 0.47 4-0.59 4.92 7.08
1m mm 127 108 79.5 51 12 4-15 125 190 8
in 5 4.25 3.13 2 0.47 4-0.59 4.92 7.48
1 1/2m mm 165 127 98.5 73 14.3 4-16 180 347 13
in 6.5 5 3.88 2.87 0.56 4-0.62 7.09 13.66
2m mm 203 152 120.5 92 15.9 4-19 180 356 21
in 8.00 6.00 4.75 3.62 0.625 4-0.75 7.09 14
2 1/2m mm 216 178 139.5 105 17.5 4-19 240 381 30
in 8.5 7 5.50 4.12 0.69 4-0.75 9.45 15.00
3m mm 241 190 152.4 127 19.1 4-19 280 13 41
in 9.5 7.50 6 5 0.75 4-0.75 11.02 16.25
4m mm 292 229 190.5 157 24 8-19 280 500 64
in 11.50 9.00 7.5 6.19 0.94 8-0.75 11.02 19.68
6m mm 406 279 241.5 216 25.4 8-22 360 656 113
in 16 11.0 9.50 8.5 1.00 8-0.88 14.17 22.25
8m mm 495 343 298.5 270 29 8-22 450 660 190
in 19.5 13.5 11.75 10.62 1.12 8-0.88 17.75 26.00
磅級 規格 L D D1 D2 B N-?D D0 H WT(kg)
300Lb 1/2m mm 152 95 66.5 35 15 4-15 125 190 4.5
in 5.98 3.74 2.62 1.38 0,95 4-0.59 4.92 7.48
3/4m mm 178 117 82.5 43 16 4-19 125 212 8
in 7 4.61 3.25 1.69 0.62 4-0.75 4.92 8.35
1m mm 203 124 89 51 18 4-19 160 231 10
in 8 4.9 3.50 2 0.71 4-0.75 6.2 9.1
1 1/2m mm 229 156 114.5 73 20.7 4-22 200 391 18.5
in 9 6.12 4.51 2.87 0.81 4-0.87 8 15.43
2m mm 267 165 127 92 22 8-19 200 406 37
in 10.5 6.5 5 3.62 0.88 8-0.75 7.87 16.00
2 1/2m mm 292 190 149 105 25 8-22 240 457 50
in 11.5 7.50 5.88 4.12 1.00 8-0.88 9.45 18.00
3m mm 318 210 168.5 127 29 8-22 280 470 61
in 12.50 8.25 6.62 5 1.12 8-0.88 11.02 18.50
4m mm 356 254 200 157 32 8-22 320 590 99
in 14.00 10.00 7.88 6.19 1.25 8-0.88 11.60 23.23
6m mm 444 318 270 216 37 12-22 500 711 176
in 17.50 12.50 10.62 8.5 1.44 12-0.88 19.68 28.00
8m mm 559 381 330 270 41 12-25 500 750 333
in 22.0 15 13.00 10.62 1.62 12-100 19.68 29.50
磅級 規格 L D D1 D2 B N-?D D0 H WT(kg)
600Lb 1/2m mm 165 95 66.5 35 15 4-15 160 285 6
in 6.5 3.74 2.62 1.38 0,95 4-0.59 6.2 11.22
3/4m mm 190 117.5 82.5 43 16 4-19 160 285 9
in 7.48 4.61 3.25 1.69 0.62 4-0.75 6.2 11.22
1m mm 216 124 89 51 18 4-19 160 313 12
in 8.5 4.9 3.50 2 0.71 4-0.75 6.2 12.32
1 1/2m mm 241 156 114.5 73 23 4-22 240 365 22
in 9.5 6.12 4.51 2.87 0.91 4-0.87 9.45 14.17
2m mm 292 165 127 92 25 8-19 240 444 39
in 11.50 6.5 5 3.62 1.00 8-0.75 9.45 17.50
2 1/2m mm 330 190 149 105 29 8-22 240 483 50
in 13 7.50 5.88 4.12 1.12 8-0.88 9.45 19
3m mm 356 210 168 127 32 8-22 280 533 68
in 14.00 8.25 6.62 5 1.25 8-0.88 11.02 21
4m mm 4.06 273 216 157 38.1 8-25 360 622 120
in 16.00 10.75 8.5 6.19 1.5 8-1.00 14.17 24.50
6m mm 495 356 292 216 47.7 12-29 500 800 220
in 19.50 14 11.5 8.5 1.88 12-1.14 19.68 31.50
8m mm 597 419 349 270 55.6 12-32 550 927 450
in 23.50 16.5 13.75 10.62 2.19 12-1.25 21.65 36.50


304不銹鋼美標截止閥 手動美標不銹鋼法蘭截止閥 J41W-150LB示例圖6
304不銹鋼美標截止閥 手動美標不銹鋼法蘭截止閥 J41W-150LB示例圖7
304不銹鋼美標截止閥 手動美標不銹鋼法蘭截止閥 J41W-150LB示例圖8
