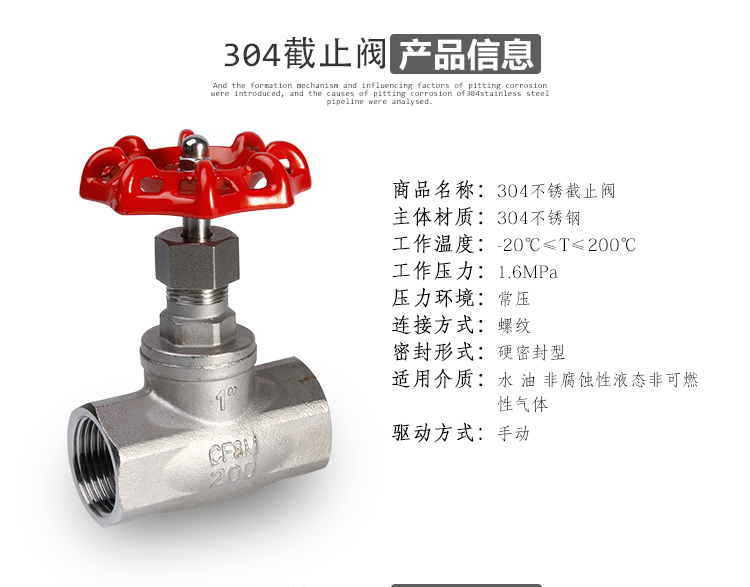

| 形態 : | 旋塞式 | 連接形式 : | 內螺紋 |
| 壓力環境 : | 常壓 | 品牌 : | 捷閥 |
| 公稱通徑 : | 15-50（mm） | 流動方向 : | 單向 |
| 材質 : | 不銹鋼 | 工作溫度 : | 高溫 |
| 型號 : | J11W-16P | 適用介質 : | 各種高腐蝕化學介質 |
| 標準 : | 美標 | 零部件及配件 : | 手輪 |
| 外形 : | 中型 | 3C閥門類別 : | 工業 |
| 驅動方式 : | 手動 | 類型(通道位置) : | 直動式 |
? ? 截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式，（通用名稱：明桿）截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。 根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用

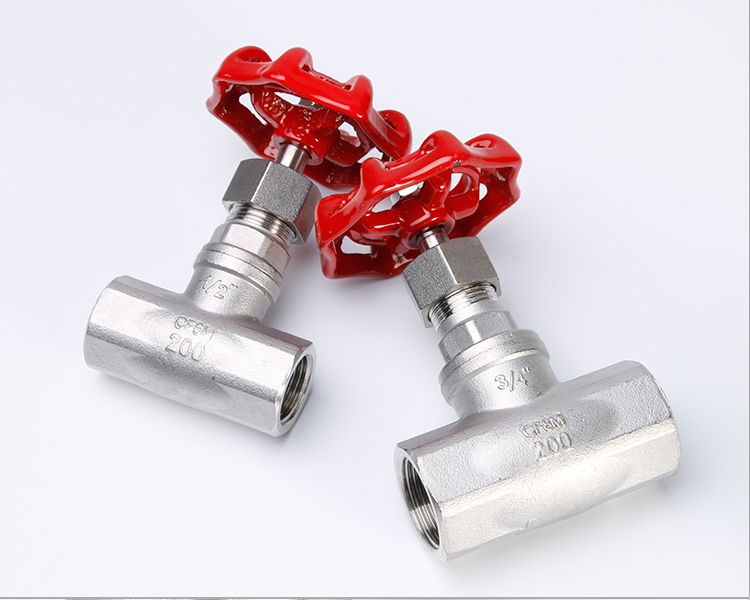

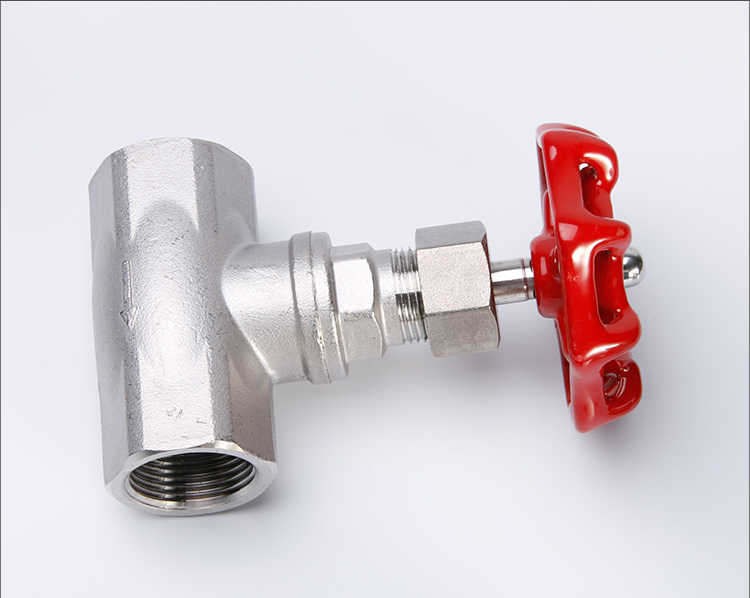

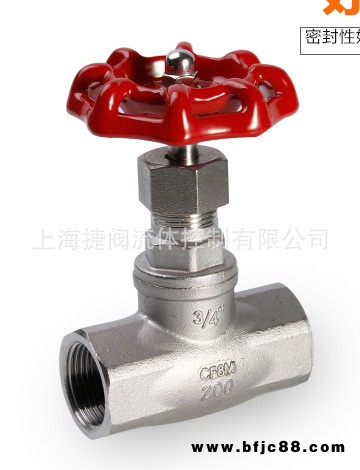

絲口截止閥產品資料
J11W絲口截止閥是我廠用硅溶膠精密鑄造的不銹鋼閥體，引進國外先進加工的工藝，結構合理、造型美觀。適用于水、油、氣及 、 等場合。主要用來接通或截斷管路中的介質。一般不用于調節流量。
絲口截止閥工作原理
不銹鋼內螺紋截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的 、 等場合。采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪、閥體、閥蓋的設計經過嚴格的計算。具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。

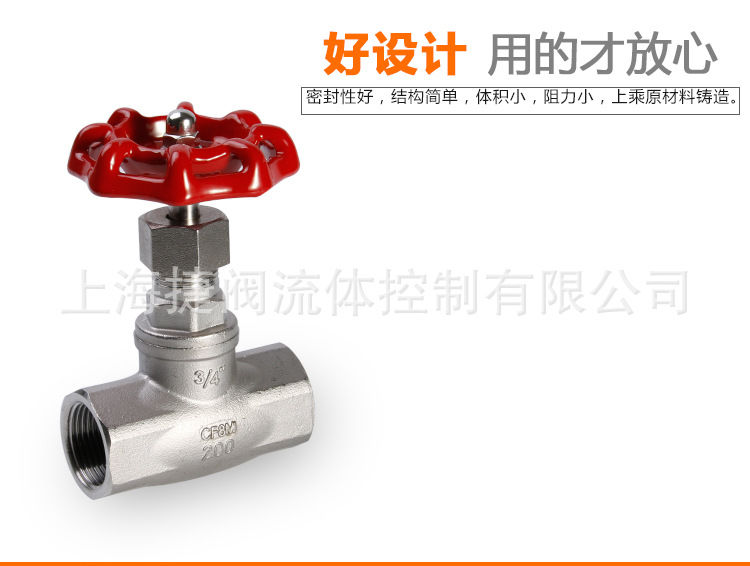

絲口截止閥優點
1、引進國外先進加工的工藝，結構較簡單，造型美觀，制造與維護都較方便。
2、密封面不易磨損、擦傷密封性較好，壽命較長。
3、啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
4、硅溶膠精密鑄造：不銹鋼閥體、閥蓋。適用于水、油品、蒸汽、氣體及某些腐蝕性液體。
絲口截止閥零件材料
序號NO. | 零件名稱 | 材質 |
1 | 閥體 | 不銹鋼CF8/CF8M |
2 | 閥瓣 | 不銹鋼SS304/316 |
3 | 閥桿 | 不銹鋼SS316 |
4 | 閥蓋 | 不銹鋼CF8/CF8MM |
5 | 密封墊 | 聚四氟乙烯PTFE |
6 | 平墊 | 不銹鋼SS304/316 |
7 | 填料 | 聚四氟乙烯PTFE |
8 | 壓環 | 不銹鋼SS304/316 |
9 | 壓蓋 | 不銹鋼CF8/CF8M |
10 | 手輪 | ALUMINUMALLOY |
11 | 鉻牌 | ALUMINUMALLOY |
12 | 螺母 | 不銹鋼304 |

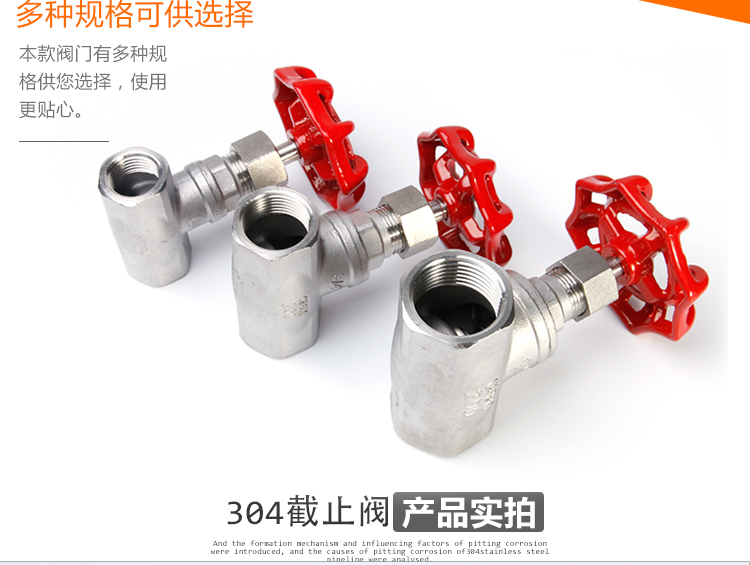

SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1 / 4 " | 1 1 / 2 " | 2" |
A | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 |
D | 70 | 70 | 70 | 70 | 80 | 90 | 90 | 100 |
L | 65 | 65 | 65 | 80 | 90 | 105 | 120 | 140 |
H | 85 | 85 | 85 | 95 | 105 | 125 | 135 | 155 |
WT(g) | 340 | 340 | 350 | 550 | 870 | 1360 | 1860 | 2670 |
