品牌 :	捷閥	驅動方式 :	手動
零部件及配件 :	手輪	公稱通徑 :	15-200（mm）
工作溫度 :	高溫	外形 :	中型
型號 :	J41H-25C	流動方向 :	單向
3C閥門類別 :	工業	類型(通道位置) :	直動式
連接形式 :	法蘭	形態 :	角式
壓力環境 :	常壓	材質 :	鑄鋼
標準 :	國標	適用介質 :	蒸汽

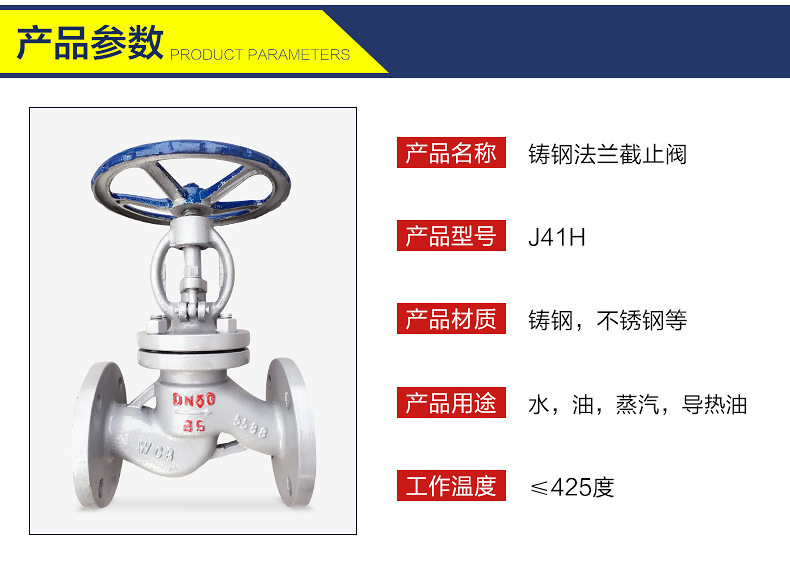

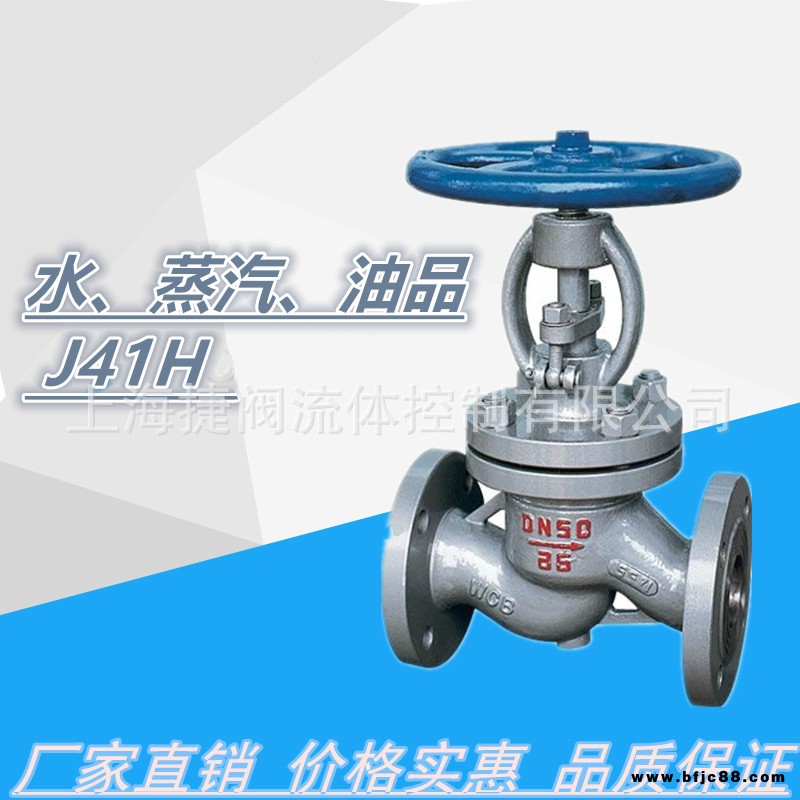

J41H(Y,W)型鋼制楔式截止閥

型號： J41H,J41W,J41Y 材質： WCB 、 CF8 、 CF3 、 CF8M 、 CF3M 連接形式：法蘭 公稱通徑： DN50500 適用介質：水、蒸氣、石油化工、腐蝕性介質等 壓力環境： 1.616.0MPa 工作溫度： -29425 ??? -46200 流動方向：單向 驅動方式：手動 類型 ( 通道位置 ) ：直通 標準： GB/T12235? 密封形式：硬密封

產品型號： J41H/Y?
產品名稱：?國標截止閥?
產品特點： 主要用來接通或截斷管路中的介質，一般不用來調節流量，但適用的壓力范圍很廣。

J41Y 型 PN16PN160?截止閥：手動、法蘭連接、直通式、閥座密封面材料硬質合金、公稱壓力 PN16PN160，閥體材料為碳素鋼（J41Y-16C160C）、0Cr18Ni9 系不銹鋼（J41Y-16P160P）、0Cr17Ni12Mo2 系不銹鋼（J41Y-16R160R）、1Cr5Mo 鉻鉬鋼（J41Y-16I160I）的截止閥。

產品性能參數

?

型號PN工作壓力 / MPa適用溫度 / 適用介質

J41Y 型 PN16PN160 鋼制截止閥主要性能參數

J41Y-16C160C	16160	1.616.0	425	水、蒸汽、油品
J41Y-16P160P			150	弱腐蝕性介質
J41Y-16R160R				腐蝕性介質
J41Y-16I160I			550	油品、蒸汽

?

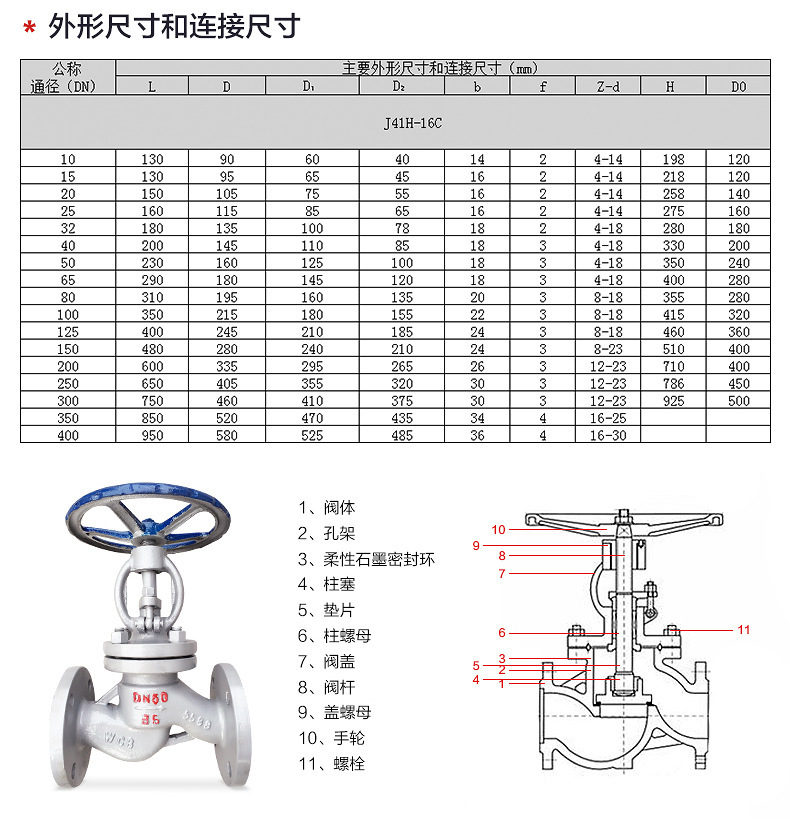

產品零部件材料

?

型號材料閥體、閥蓋閥桿密封面填料

J41Y 型 PN16PN160 鋼制截止閥零部件材料

J41Y-16C160C	碳素鋼	鉻不銹鋼	棧焊硬基合金	、石墨、柔性石墨、聚四氟乙烯
J41Y-16P160P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
J41Y-16R160R
J41Y-16I160I	鉻鉬合金鋼	鉻鉬合金鋼

?

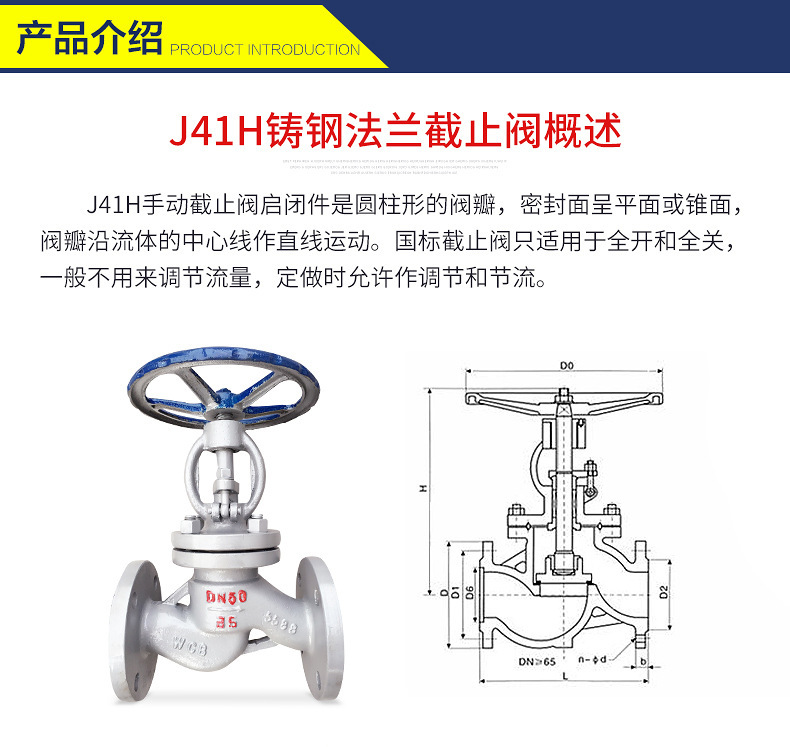

J41Y 型 PN25 截止閥產品外形及結構尺寸

?

DNLDD1D2bz×?dHD0重量/KG

J41Y 型 PN25 鋼制截止閥外形及結構尺寸 (mm)

10	130	90	60	40	16	4×?14	198	120	4.9
15	130	95	65	45	16	4×?14	233	120	5.5
20	150	105	75	55	16	4×?14	275	140	7
25	160	115	85	65	16	4×?14	285	160	7.5
32	180	135	100	78	18	4×?18	302	180	8.5
40	200	145	110	85	18	4×?18	355	200	12.5
50	230	160	125	100	20	4×?18	362	240	16
65	290	180	145	120	22	8×?18	325	280	25
80	310	195	160	135	22	8×?18	369	280	30
100	350	230	190	165	24	8×?23	370	300	35
125	400	270	220	188	28	8×?18	558	400	89
150	480	300	250	218	30	8×?23	611	400	98
200	600	360	310	278	34	12×?25	721	400	170

?

J41Y 型 PN40 截止閥產品外形及結構尺寸

?

DNLDD1D2bz×?dHD0重量/KG

J41Y 型 PN40 鋼制截止閥外形及結構尺寸 (mm)

10	130	90	60	40	16	4×?14	198	120	4.5
15	130	95	65	45	16	4×?14	233	120	5
20	150	105	75	55	16	4×?14	275	140	7
25	160	115	85	65	16	4×?14	285	160	9
32	180	135	100	78	18	4×?18	302	160	12
40	200	145	110	85	18	4×?18	355	200	17
50	230	160	125	100	20	4×?18	373	240	24
65	290	180	145	120	22	8×?18	408	280	33
80	310	195	160	135	22	8×?18	436	320	44
100	350	230	190	160	24	8×?23	480	360	60
125	400	270	220	188	28	8×?25	558	400	89
150	480	300	250	218	30	8×?25	611	400	130

?

J41Y 型 PN63 截止閥產品外形及結構尺寸

?

DNLDD1D2bz×?dHD0重量/KG

J41Y 型 PN63 鋼制截止閥外形及結構尺寸 (mm)

15	170	105	75	55	18	4×?14	148	100	5
20	190	125	90	68	20	4×?18	150	100	6
25	210	135	100	78	22	4×?18	175	120	8
32	230	150	110	82	24	4×?23	200	140	11
40	260	165	125	95	24	4×?23	231	160	14
50	300	175	135	105	26	4×?23	262	180	18
65	340	200	160	130	28	8×?23	450	320	48
80	380	210	170	140	30	8×?23	485	360	56
100	430	250	200	168	30	8×?25	537	400	75
150	550	340	280	240	38	8×?34	646	450	175

?

J41Y 型 PN100 截止閥產品外形及結構尺寸

?

DNLDD1D2bz×?dHD0重量/KG

J41Y 型 PN100 鋼制截止閥外形及結構尺寸 (mm)

10	170	100	70	50	20	4×?14	-	100	5.7
15	170	105	75	55	20	4×?14	195	120	10
20	190	125	90	68	22	4×?18	228	120	13.5
25	210	135	100	78	24	4×?18	250	160	14
32	230	150	110	82	24	4×?23	326	200	14.3
40	260	165	125	95	26	4×?23	359	240	29.5
50	300	195	145	112	28	4×?25	414	280	48.5
65	340	220	170	138	32	8×?25	434	320	65
80	380	230	180	148	34	8×?25	547	400	92
100	430	265	210	172	38	8×?30	621	450	107
125	500	310	250	210	42	8×?34	-	-	-
150	550	350	290	250	46	12×?34	840	-	310
200	650	430	360	312	54	12×?41	925	-	590
250	775	500	430	382	60	12×?41	1015	-	850
300	900	585	500	442	70	12×?48	1200	-	1040

?

J41Y 型 PN160 截止閥產品外形及結構尺寸

?

DNLDD1D2bz×?dHD0重量/KG

J41Y 型 PN160 鋼制截止閥外形及結構尺寸 (mm)

15	170	110	75	52	24	4×?18	148	156	4.64
20	190	130	90	62	26	4×?23	156	161	7.42
25	210	140	100	72	28	4×?23	175	187	10.1
32	230	165	115	85	30	4×?25	200	214	12.3
40	260	175	125	92	32	4×?27	231	252	15.2
50	300	215	165	132	36	8×?25	262	291	29.7
