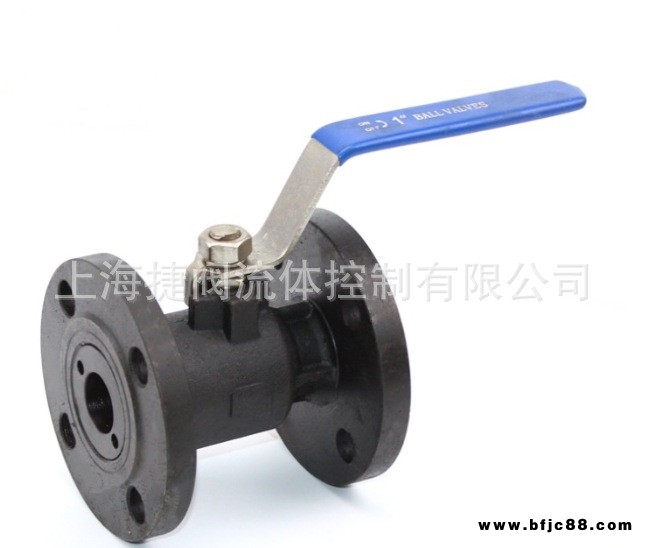

| 品牌 : | 捷閥 | 型號 : | YQ41F-16P |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | 15-150（mm） |
| 適用介質 : | 蒸汽 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 美標 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 球體 | 用途 : | 截止 |
| 類型(通道位置) : | 直通式 | 作用對象 : | 電站 |
| 3C閥門類別 : | 工業 |
公稱通徑 | d | d2 | L | D | D1 | D2 | b | f | Z-d1 | H | W | |
DN(mm) | in | |||||||||||
15 | 1/2 | 10 | 15 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 | 60 | 110 |
20 | 3/8″ | 12.6 | 20 | 105 | 75 | 105 | 55 | 14 | 2 | 4-14 | 65 | 110 |
25 | 1″ | 17 | 24 | 110 | 85 | 115 | 65 | 16 | 2 | 4-14 | 70 | 110 |
32 | 1 1/4″ | 22 | 32 | 125 | 100 | 135 | 78 | 16 | 2 | 4-18 | 85 | 145 |
40 | 1 1/2″ | 25 | 38 | 135 | 110 | 145 | 85 | 16 | 3 | 4-18 | 90 | 145 |
50 | 2″ | 32 | 46 | 155 | 125 | 160 | 100 | 18 | 3 | 4-18 | 98 | 177 |
65 | 2 1/2″ | 44 | 60 | 170 | 145 | 180 | 120 | 20 | 3 | 8-18 | 110 | 190 |
80 | 3″ | 50 | 72 | 190 | 160 | 195 | 135 | 22 | 3 | 8-18 | 130 | 240 |
100 | 4″ | 65 | 92 | 210 | 180 | 215 | 155 | 22 | 3 | 8-18 | 150 | 260 |
125結構長度230mm ? ? 150構長度265mm
法蘭:JB79-59
亦可按國標:GB9113設計制造。
球閥如今已在石油、天然氣、醫藥、食品、水電、核電、電力、給排水、供熱、冶金等行業中得到廣泛的使用，是國防建設至關重要的機械產品。同時也是科技建設不可缺少的產品。它占據了市場的很多份額，主要是因為電動球閥功能強、體積小、性?E可靠、流通能力大、輕便宜人、可遠程控制等多種原因，電動球閥不僅是節流、截止、切斷、通斷、轉流的好產品，還是流量調節系統中的 兇悍品。它有耐壓、耐溫、耐腐、流動阻力小、使用壽命長、應用范圍廣等多種特點。 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?
球閥的顯著特點：
1、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
2、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
4、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
5、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
6、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
7、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
