| 連接型式 : | 螺紋 | 材質 : | 鑄鐵 |
| 公稱直徑 : | DN15-DN25（mm） | 型號 : | F77 |
| 適用范圍 : | 飽和蒸氣 | 工作壓力范圍 : | 0-2.0MPA |
| 產品特性 : | 耐高壓、耐腐蝕、可任意角度安裝 | 品牌 : | 捷閥 |
| 加工定制 : | 是 | 規格 : | DN15 DN20 |
產品特性：

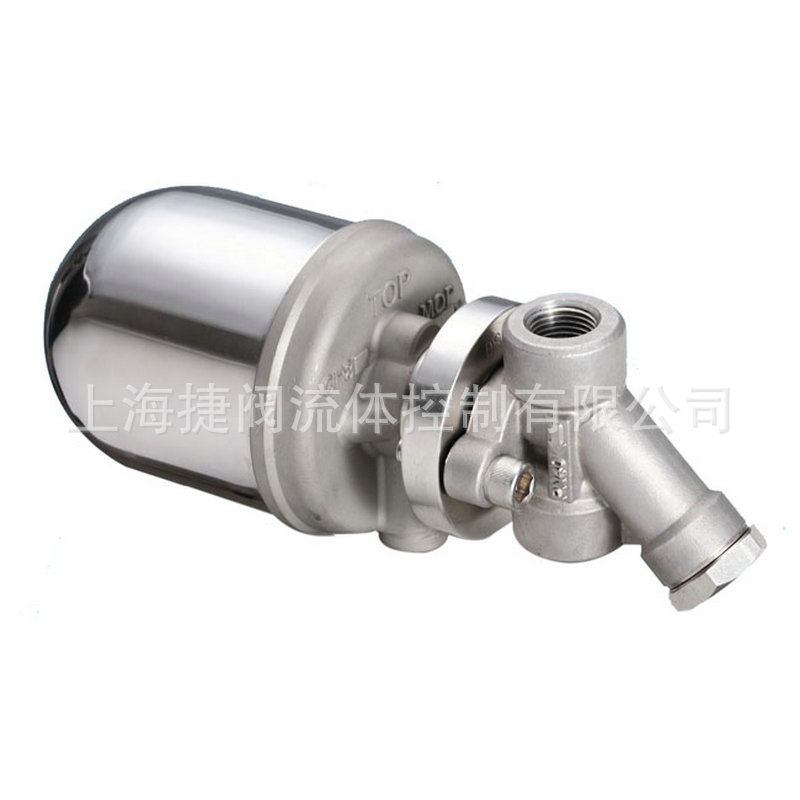

+浮球式蒸汽疏水閥由溫差式排氣閥及浮球連桿、閥座組成。
+配管方式使用萬向接頭，可自由選擇方向。
+內部通道可加裝分散器，過濾器或逆止閥，只能三選一。
+零件采用不銹鋼及硬化鉻鋼閥座，耐磨抗蝕。
+不可使用于過熱蒸汽。
+開機時可排大量不凝結氣體。
+抗背壓能力強，適合回收系統使用。
+連續排水噪音小。體積小，抗結凍。
+裝置時需水平，不能歪斜。提供兩年保固。
排水量表：
產品尺寸 規格 重量：
No. F77/C1 ?系列?尺寸單位?(MM).?? 高操作壓力?(KG/CM2)?.重量?(KG)
型號 | 法蘭口徑 | A | B | C | D | 高操作壓力 | 重量 | |
F77/C1 | 15.20 | 60 | 48 | 52 | 174 | 1.4 | 5 |
NPT、BSPT、SW?均可提供。C1接頭不含過濾器
No. F77/C2 ? 系列?尺寸單位?(MM).?? 高操作壓力?(KG/CM2)?.重量?(KG)
型號 | 法蘭口徑 | A | B | C | D | E | 高操作壓力 | 重量 | |
F77/C2 | 15.20 | 72 | 48 | 52 | 178 | 60 | 20 | 1.6 | |
| F77/C2 | 25 | 76 | 48 | 52 | 178 | 60 | 20 | 1.6 |
NPT、BSPT、SW?均可提供。C2 接頭不含過濾器
No. F77F ?系列?尺寸單位?(MM).?? 高操作壓力?(KG/CM2)?.重量?(KG)
型號 | 法蘭口徑 | A | B | C | D | E | 高操作壓力 | 重量 | |
F77F | 15.20 | 150 | 48 | 52 | 178 | 60 | 20 | 3 | |
| F77F | 25 | 160 | 48 | 52 | 178 | 60 | 20 | 3.2 |
JIS 10K 法蘭為標準規格，若需其他規格，請洽工廠。
