| 零部件及配件 : | 閥體 | 種類 : | 倒筒 |
| 標準 : | 國標 | 驅動方式 : | 蒸汽 |
| 公稱通徑 : | 40（mm） | 適用介質 : | 蒸汽 |
| 型號 : | 41DC系列 | 形態 : | 旋塞式 |
| 流動方向 : | 單向 | 產品特性 : | 節能產品 可利用閃蒸汽 |
| 壓力環境 : | 常壓 | 品牌 : | 捷閥 |
| 工作溫度 : | 常溫 | 工作壓力范圍 : | 0-1.7MPA |
| 連接形式 : | 螺紋 | 類型(通道位置) : | 二通式 |
| 材質 : | 鑄鐵 |

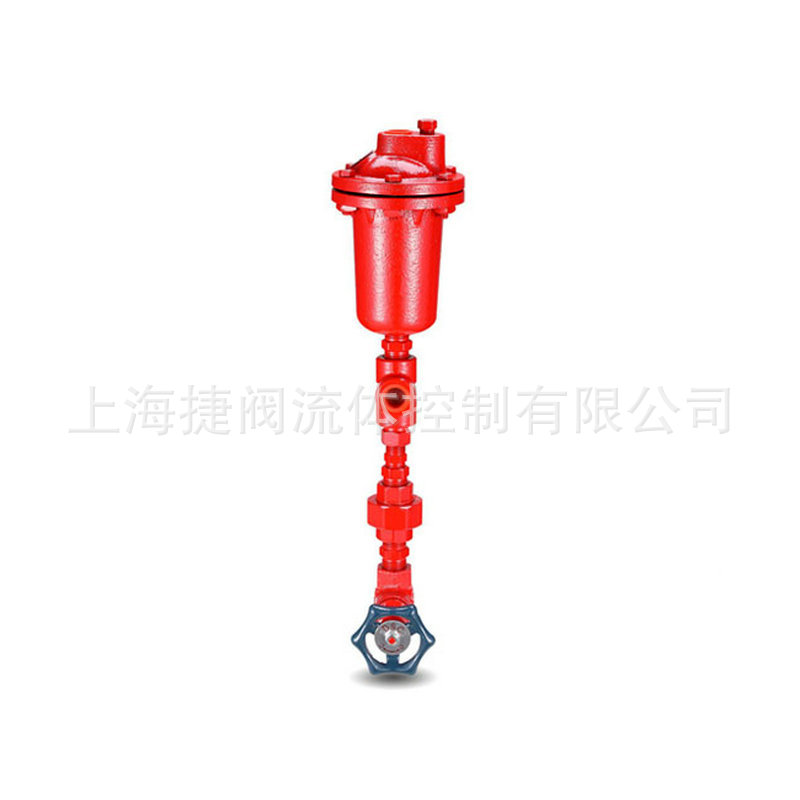

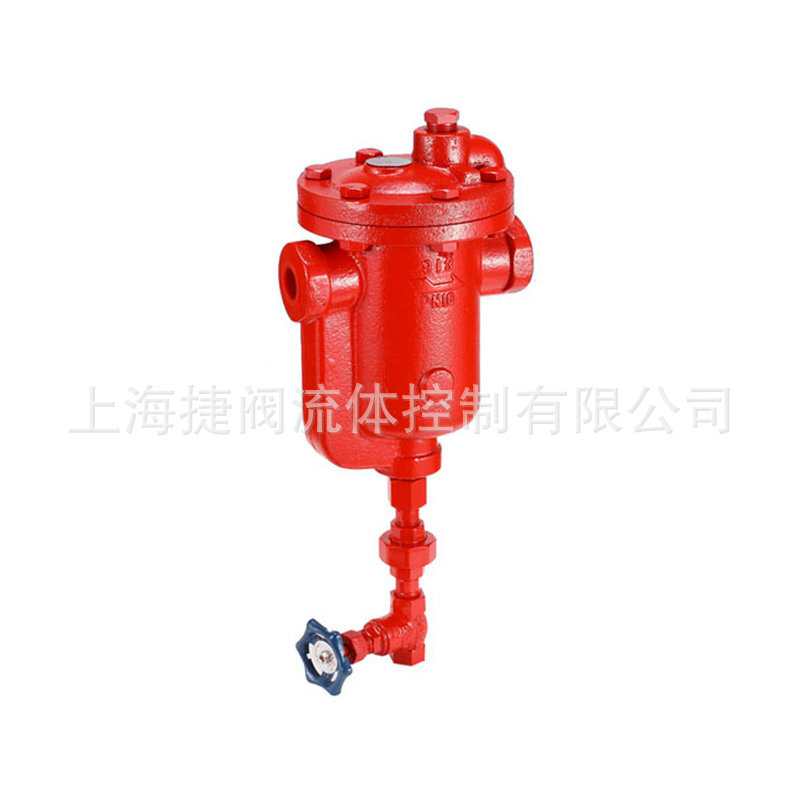

鑄鐵雙節流孔倒筒式蒸汽疏水閥:
DSC?雙節流孔倒筒式蒸汽疏水閥為 節能產品，專門在虹吸原理排冷凝水系統，如造紙紙品、染整紡織、電鍍業等重要的干燥設備烘缸及虹吸管中使用。
+ ?優點：車速可以加快，烘缸數可減少或降低蒸汽壓力，整體而言，降低能耗提高質量與產量，省電力，依現場使用情況， 少可提 率10?-?25，甚至更高?。
+ ?DSC?雙節流孔蒸汽疏水閥，二次汽可排放或集中供低壓烘缸段使用，整組機臺必須依情況重新設計，請洽工廠。
+??操作壓力40KG/CM2?以內均可制造，請洽工廠。
產品特性：
+ ?冷凝水在虹吸管中上升而減壓，減壓后部份冷凝水汽化成二次汽，進入傳統的疏水閥中，均被視為汽態，導致疏水閥關閉，虹吸管中的二次汽必須冷凝后，凝結水才能流動進入疏水閥稱為汽鎖，造成烘缸積水，排不出來。
+ ?虹吸管排冷凝水是 困難的，大部份機臺都處于積水效率不佳的情況。
+ ?烘缸積水，表面溫度降低，烘缸多耗電力，產品生產速度與質量降低能耗成本提高，有時為達產量，提高蒸汽壓力，易造成工安問題。
+ ?DSC?雙節流孔蒸汽疏水閥，在倒筒內有汽水分離器，二次汽經由節流閥門控制流量先排出，冷凝水因二次汽排出后，可迅速進入疏水閥由上端節流孔排出，二次汽集中配管導入低壓烘缸繼續使用，化阻力為助力，烘缸不積水，表面溫度自然高。
排水量表：
No.911DC ?系列?尺寸單位?(MM).?? 高操作壓力?(KG/CM2)?.重量?(KG)?
型號 | 法蘭口徑 | A | B | C | 高操作壓力 | 重量 | |
911DC | 15.20 | 127 | 203 | 134 | 17 | 3.4 | |
912DC | 20 | 170 | 267 | 178 | 17 | 7.9 | |
913DC | 25 | 197 | 330 | 146 | 17 | 13.7 | |
914DC | 40 | 229 | 381 | 169 | 17 | 21.3 | |
| 996DC | 50 | 330 | 584 | 229 | 17 | 63 |
NPT. BSPT.SW 皆可供應。逆止閥必須外接。
996DC為法蘭口。 ?
No. 41DC 系列?尺寸單位?(MM).?? 高操作壓力?(KG/CM2)?.重量?(KG)?
型號 | 法蘭口徑 | A | B | C | 高操作壓力 | 重量 | |
41DC | 15 | 248 | 197 | 134 | 17 | 3.2 | |
42DC | 20 | 311 | 241 | 178 | 17 | 6.5 | |
43DC | 25 | 394 | 324 | 146 | 17 | 11 | |
44DC | 32 | 457 | 381 | 169 | 17 | 17 | |
| 45DC | 40 | 514 | 425 | 229 | 17 | 24 | |
| 46DC | 50 | 597 | 502 | 229 | 17 | 39 |
NPT. BSPT.SW 皆可供應。 逆止閥必須外接。
996DC為法蘭口。?
