| 標準 : | 國標 | 類型(通道位置) : | 直通式 |
| 材質 : | 鑄鋼 | 驅動方式 : | 自動 |
| 適用介質 : | 蒸汽 | 連接形式 : | 螺紋 |
| 公稱通徑 : | 40（mm） | 品牌 : | 捷閥 |
| 壓力環境 : | 常壓 | 產品特性 : | 有氣罩杜 空打現象、抗水錘、可任意角度安裝 |
| 零部件及配件 : | 配件 | 工作壓力范圍 : | 0-4.6MPA |
| 型號 : | D60 | 流動方向 : | 單向 |
| 工作溫度 : | 常溫 | 種類 : | 圓盤式 |
| 形態 : | 球式 |

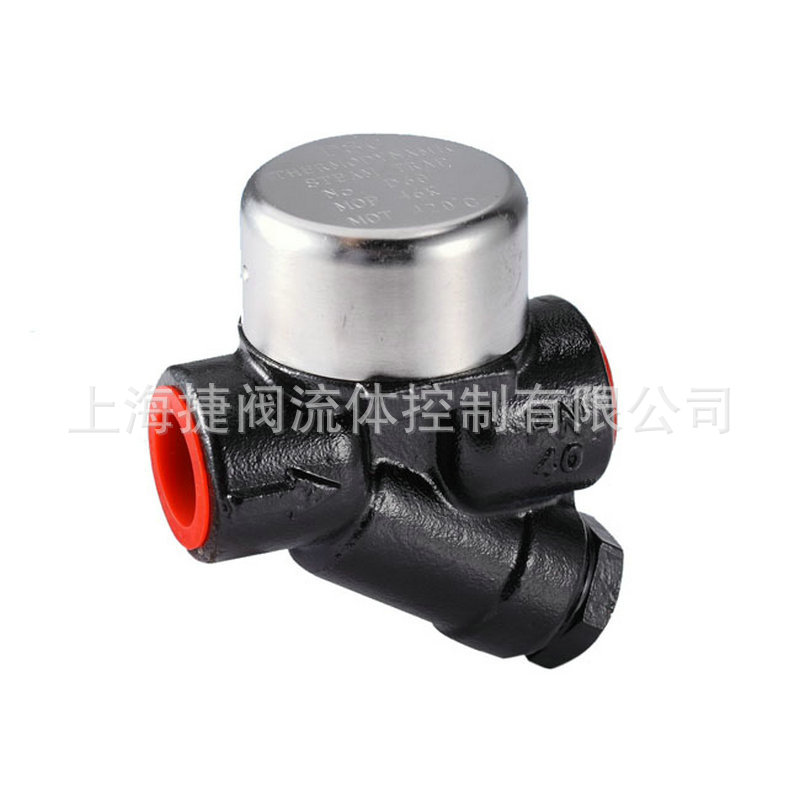

產品特點：
+ ?體積小、重量輕、流量大、抗結凍、抗水錘。
+ ?單一排冷凝水曲線，容易選擇型號。
+ ?不銹鋼碟片，抗蝕耐磨。
+ ?可加裝排放閥或溫度傳感器，二選一
+ ?可使用于過熱蒸汽。
+ ?適用于一般主蒸汽管排冷凝水。
+ ?全部型號均附過濾器。
+ ?裝置時需水平，不能歪斜。
+ ?可更換零件。
+ ?保固一年。
排水量表：
No. D60 ?系列?尺寸單位?(MM).?? 高操作壓力?(KG/CM2)?.重量?(KG)
型號 | 口徑 | A | B | C | 操作壓力 | 重量 |
D60 | 15.20 | 80 | 52 | 58 | 46 | 1 |
25 | 90 | 55 | 65 | 46 | 1.3 | |
D60F | 法蘭口徑 | A | B | C | 操作壓力 | 重量 |
15 | 150 | 48 | 59 | 46 | 3.5 | |
| 20 | 150 | 60 | 60 | 46 | 5 | |
25 | 160 | 62 | 62 | 46 | 6 |
NPT?BSPT?SW?均可提供。
| 排放閥 – BV | 溫度感測器 – TC? | ||
? ? 可將蒸汽及過濾器內雜質全 部排空。 ? | 可利用過濾網前端加裝溫度感 測器來監測疏水閥內部溫度變 化，用以判斷疏水閥是否正常。 ? |
