| 品牌 : | 北電科技 | 型號 : | BDKJ-FC |
| 加工定制 : | 是 | 額定電壓 : | 10kv |
| 額定頻率 : | 50 | 產品認證 : | CCC |
| 小包裝數 : | 1 |
BDKJ-C高壓柱上補償控制器技術參數? 北電科技柱上集中補償設備運行? 沈陽高壓柱上無功補償箱控制方式
??? 隨著電力電子技術的廣泛應用，現代工礦企業的非線性負荷產生的高次諧波進入電力系統，引起供電電壓波形畸變，降低電能質量，補償電容器組無法投入，加速用電企業的設備的損壞，使用電利率降低，浪費電能。
設備簡介

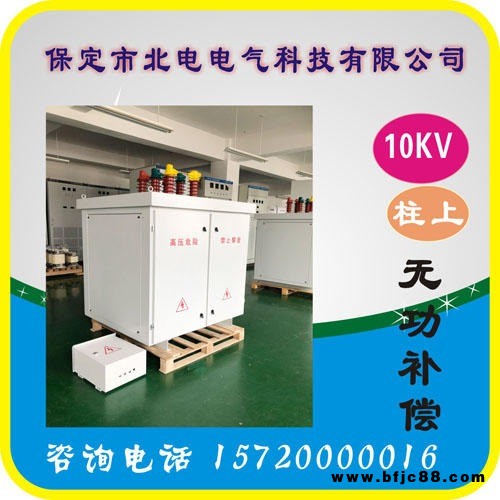

? ? ?BDKJ-C型是保定市北電電氣科技有限公司自主研發的專用于6-10kV輸電線路無功補償?shù)难b置，設備采用單片機為核心的微電腦動態補償控制器，抗干擾能力強，采集數據準確，輸出穩定，響應速度快；可根據電壓、時間、功率因數、無功等參數，通過自動控制器控制并聯電容器的投切，提高線路功率因數、降低線路損耗、改善電壓質量。且能在外部故障或停電時自動退出工作，送電后自動恢復運行，無需人為干預。
功能特點：
1、裝置主要采用單片微機技術，采集計算線路的電流、電壓、有功、無功以及功率因數等數據，應用區域控制原理，控制投切電力電容器，實現無功功率自動補償，并使電網功率因數調節至 狀態。
?2、裝置支持無功功率的集中補償和分散大容量負荷（如大功率電機）的就地補償，用戶可以根據負荷的分散與集中程度，靈活地在系統中配置集中補償設備和就地補償設備。
3、?改善電能質量，減少電壓波動，提高電壓穩定性，功率因數可提高到0.95以上，使用戶線損降低可提高配電變壓器的承載效率，經濟效益明顯。
4、?采用高性能接觸器及綜合保護控制系統投切各補償支路，使設備操作簡單安全可靠。
5、 裝置具備過壓、欠壓、諧波、 速斷、過流、不平衡電流、10min保護等微機保護功能，為裝置可靠運行提供的有力的保證。
6、 具有標準的RS485通訊接口，可以實現GPRS遠程監控和無線監控。
7、設備技術先進、可靠性高、維護量小、經久耐用。??
技術規格
1、運行環境 | |
海拔高度 | 2000米以下 |
環境溫度 | -45℃ ～?+60℃ |
相對濕度 | 5%?～?95%，無凝霜 |
防污等級 | Ⅳ級 |
安裝場所 | 除火災、爆炸、水淹、強化學腐蝕等場所外的地方 |
2、主要技術參數 | |
電壓等級 | 6kV或10kV |
額定容量 | 50 -- 800kVar?； |
補償方式 | 一動補、一靜補一動補； |
控制方式 | 電壓無功控制、功率因數控制、電壓控制、時間控制、電壓時間控制； |
保護功能 | 具有過流、速斷、過壓、欠壓、10min、不平衡電流等保護； |
顯示功能 | 可以實時顯示線路電壓、電流、功率因數、無功功率、電容器投切情況等； |
記錄功能 | 可記錄整點數據，動作數據，故障數據等； |
通訊方式 | 具有標準的RS485通訊接口，可以實現GPRS遠程監控和無線監控； |
放電時間 | 電容器內部裝有放電電阻，電容器與電源斷開后，能在10分鐘內由額定電壓的峰值降到75伏以下。 |
訂貨須知
用電負荷設備名稱及配電母線一次接線圖（負載功率）。??
負荷電力設備系統狀況，如額定電壓、電流、功率因數、總電流變化范圍。?
