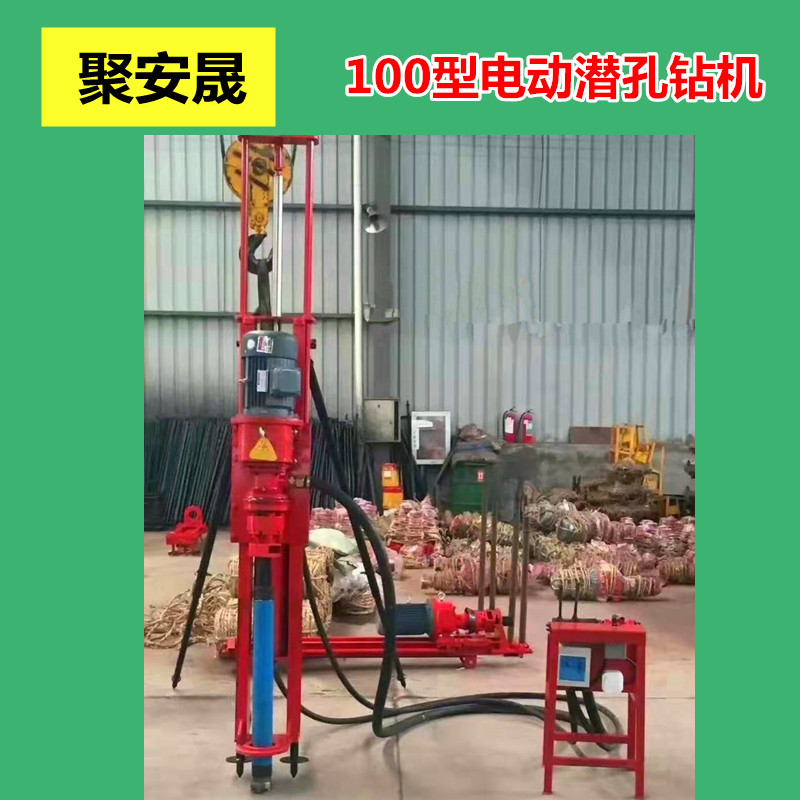

| 品牌 : | 聚安晟 | 型號 : | SKD100型潛孔鉆機 |
| 工程機械種類 : | 打孔機械 | 產品別名 : | 柱架式潛孔鉆機 |
| 產品用途 : | 土層巖層打孔 | 產品類型 : | 全新 |

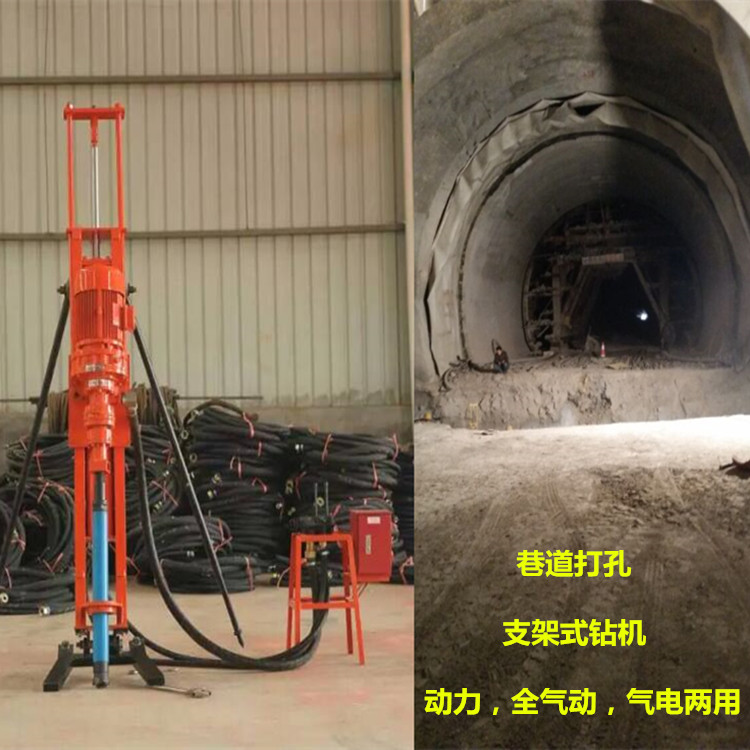

潛孔鉆機
潛孔鉆機適用范圍：
潛孔鉆機系列、適用于大中小型礦山及筑路、水利、石方工程及邊坡處理中的大直徑孔鑿巖作業，也是露天礦山前期鑿巖設備。適用于其它露天潛孔鉆車無法正常作業的凹凸崎嶇地勢。
潛孔鉆機特點：
該機結構緊湊、操作方便、鑿速快、整機可拆性好、搬運極為方便。

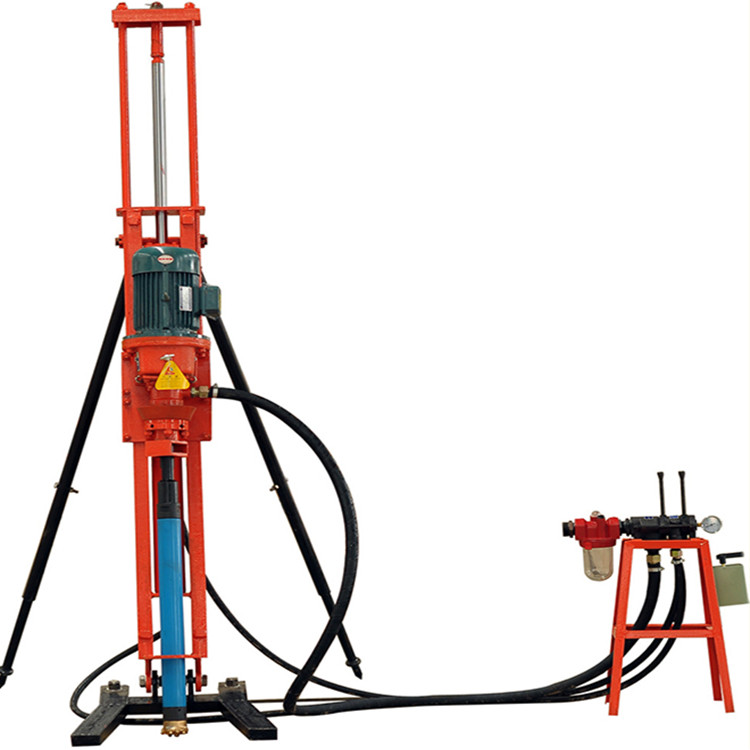

潛孔鉆機的結構：
潛孔鉆機是沖擊回轉式鉆機，其內部結構與一般鑿巖機不同，其配氣和活塞往復機構是獨立的，即沖擊器。其前端直接聯接鉆頭，后端聯接鉆桿。鑿巖時沖擊器潛人孔內，通過配氣裝置（閥），使沖擊器內的活塞（錘體）往復運動打擊釬尾，使得鉆頭對孔底巖石產生沖擊。沖擊器在孔內的回轉，則是由單獨的回轉機構，即由孔外的電動機或風動旋轉裝置，通過接在沖擊器后端的鉆桿、鑿巖時產生的巖粉，由風水混合氣體沖洗排出孔外，混合氣體是由排粉機構經鉆桿中心注入沖擊器的，再經沖擊器缸體上的氣槽進入孔底。
主要技術參數：
機型 70 90+10 120
鉆孔直徑（mm） Φ60~80 Φ80~130 Φ85~130
使用巖層 ≥20 ≥20 F=-16
鉆孔深度（mm） ≥15 ≥25 30-40
鉆孔回轉速度（r/min） 110 0~84 90
工作氣壓（Mpa） 0.5~0.7 0.5~0.7 0.5~1.0
耗氣量（m3/min） ≥3.5 ≥6 ≥6
推進氣缸有效行程mm 1070 1200 1200
提升力（N） 3600 9600 9600
電動機功率（KW） 3 4 5.5
電動機電壓（v） 380 380 380
鉆桿長度（mm） 1025 1025 1025
推薦配套動力 3.5/7 7/7 10/7
潛孔鉆機使用：
（一）鉆機的安裝和準備
1、準備好鑿巖洞室，其洞室規格可根據鑿孔的方法確定，一般開鑿水平孔時其洞室高度2.6-2.8米，鑿上向孔，下向孔或傾斜孔時其洞室寬度為2.5米，高度為2.8-3米。
2、將氣水管路、照明線路等引至工作面附近待用。
3、按孔為設計的要求，將支柱架設牢固。支柱的上下兩端要墊上木板，在將橫軸和卡環按照高度和方向裝在支柱上，利用手搖絞車將機器提起，按所需的角度固定在支柱上，然后調整鉆機的孔向。
(二)作業前的檢查
1、開始工作時，應仔細檢查氣水管路是否連接牢固，有沒有漏氣漏水的現象。
2、檢查注油器內是否已經裝滿機油。
3、檢查各部分的 螺釘、螺帽、接頭等處是否已經擰緊，立柱是否確實頂得很牢固。
(三)鑿孔作業程序
開孔時，先起動電動機，待轉運正常后扳動操縱器的推進手把。使其得到適當的推進力，然后再扳動控制沖擊器的手把到工作位置。鑿巖工作以后，可以打開水閥，使氣水混合物保持在有適當的比例。進行正常的鑿巖工作。當推進工作使缷桿器移動到與托釬器相碰時，為鉆完一根鉆桿。要停止電動機運轉和停止給沖擊器送氣、送水、把叉子插到托釬器的鉆桿槽中，使電機反轉滑板后退，使接頭與鉆桿脫開，再接根鉆桿，按此下你循環連續工作。
