| 品牌 : | 聚安晟 | 型號 : | 2ZBQ50/4 |
| 壓力 : | 4mpa | 材質 : | 鑄鐵 |
| 泵軸位置 : | 臥式 | 驅動方式 : | 氣動 |
| 原理 : | 柱塞泵 | 輸送介質 : | 水泥漿、化學漿 |
| 適用范圍 : | 地鐵，煤礦注漿 | 流量 : | 50l/min |
| 揚程 : | 80 | 葉輪結構 : | 0 |
| 葉輪數目 : | 0 | 工作壓力 : | 4 |
| 重量 : | 680 | 電壓 : | 380/660 |

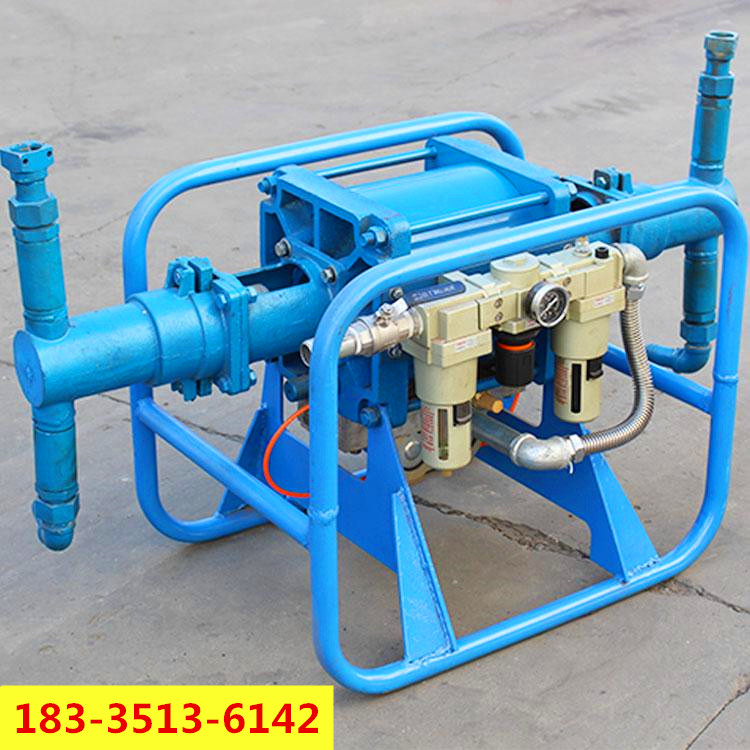

氣動注漿泵
廠家電話：
一產品用途
2ZBQ型氣動注漿泵主要用于煤礦、鐵礦等井壁防水、加固注漿工程，以及地鐵、隧道、水利、建筑等注漿堵水及破碎巖層的注漿固結工程。也可用于與井深相適應的工作面預注漿。該泵可用于單液注漿（水泥漿），也可以用于雙液注漿（水泥漿、水玻璃），還可以用于輸送其它粘度或腐蝕性不太大的各種漿液和清水。該泵可無級調量，亦可定壓自動變量，并具有漿比為1∶1的雙液注漿功能。
二產品特點
（1）體積小、重量輕、移動搬運方面，適應移動頻繁的多點注漿。（2）由于采用氣壓傳動，使泵的注漿性能非常適合于注漿壓力低時需要大流量，而注漿壓力升高時需要小流量的工況。
（3）因采用氣壓傳動在易燃、高爆、淋水、塵埃大等工作環境下也可使用。
（4）在漿液比要求不十分嚴格的條件下可用一泵就可實現雙液注漿，大大降低施 工設備購置費用。
三工作原理
壓縮空氣經球閥，氣源二聯體，二位五通換向閥進入氣缸，推動氣缸活塞作往復運動。因氣缸拉桿與漿缸拉桿相連接，從而氣缸活塞往復運動同時也推動漿缸活塞作往復運動完成吸排漿動作。換向由安裝在氣缸拉桿上的撥盤，來回?fù)軇?dòng)行程閥，控制換向伐變換氣缸進排氣方向，連續完成氣缸活塞的往復運動。
四、產品參數
型號規格 | 2ZBQ70/7 | 2ZBQ40/11 | 2ZBQ50/4 | 2ZBQ24/10 |
空氣用量m3/min | 1.5m3 | 1.5m3 | 0.7m3 | 0.7m3 |
排量Ｌ/min/m3/h | ≤70/≤4.2 | ≤40/≤2.4 | ≤50/≤3.0 | ≤24/≤1.44 |
壓力MPa | ≤7 | ≤11 | ≤4 | ≤10 |
供氣壓力MPa | 0.2~0.63 | 0.2~0.63 | 0.2~0.63 | 0.2~0.63 |
外形尺寸m | 1.3x0.5x1.0 | 1.3x0.6x1.2 | 0.8x0.4x0.7 | 0.8x0.4x0.7 |
重量kg | 83 | 83 | 85 | 85 |
可調漿比 | 1:1~1:0.5 | 1:1~1:0.5 | 1:1、1:0.75 | 1:1、1:0.75 |
