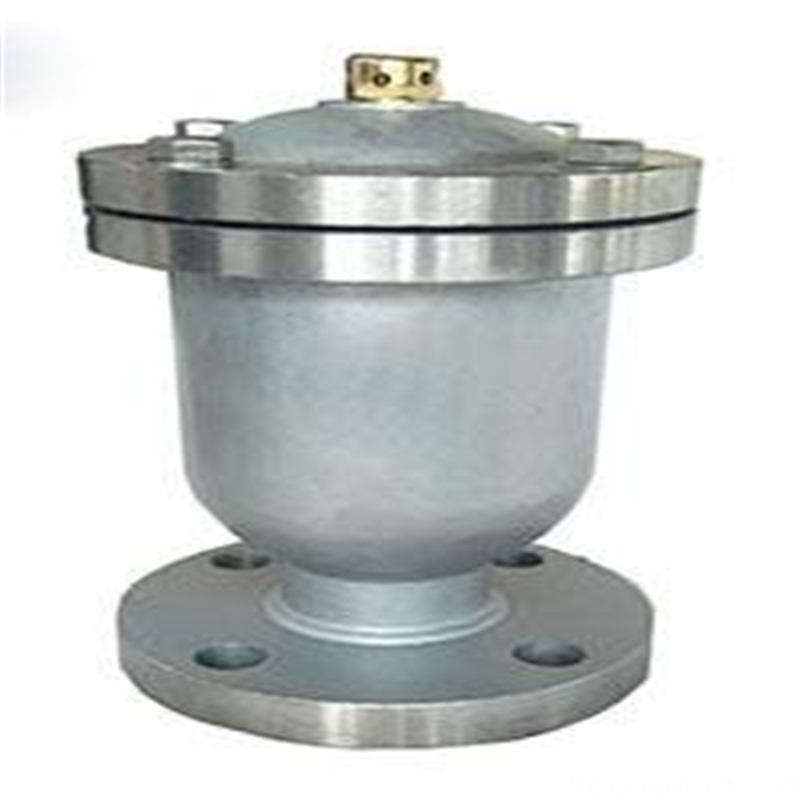

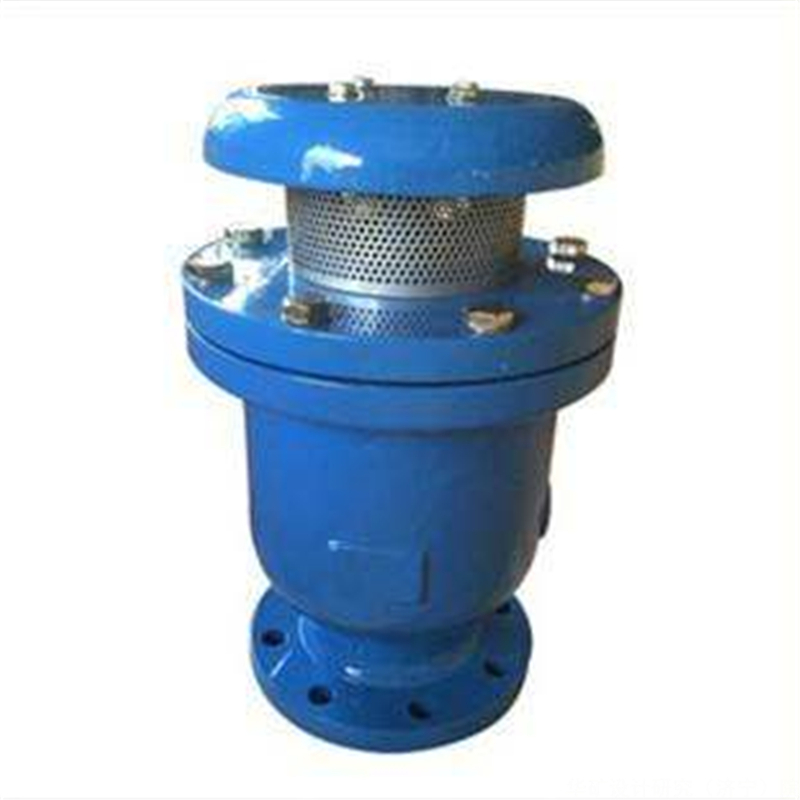

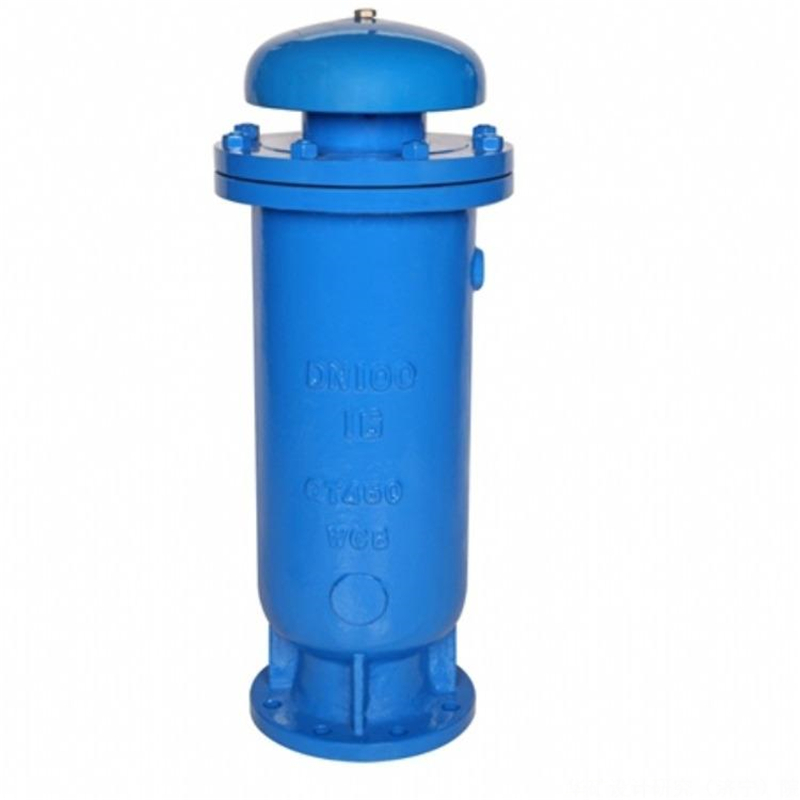

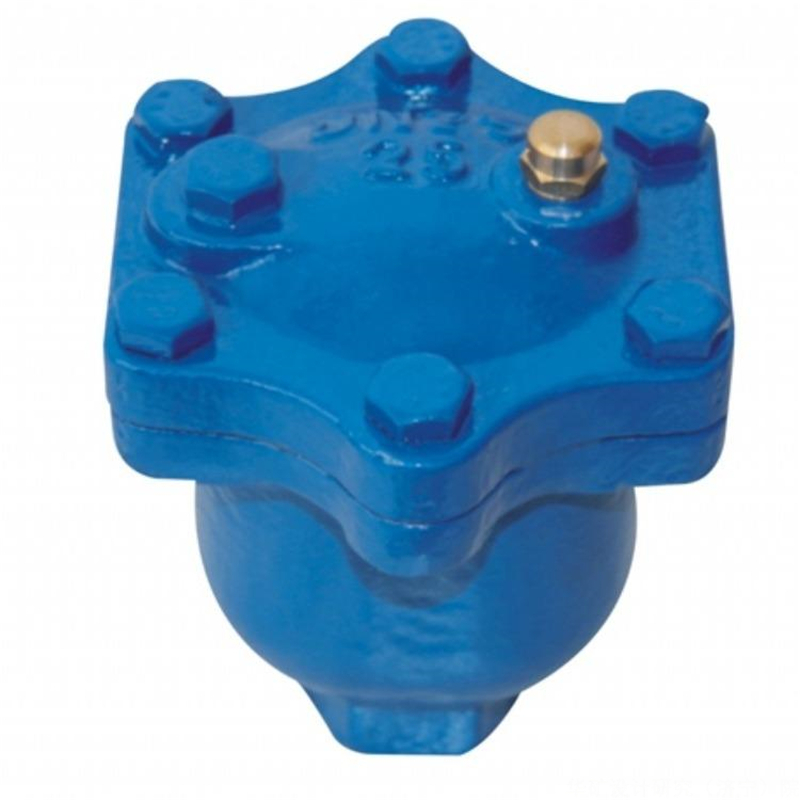

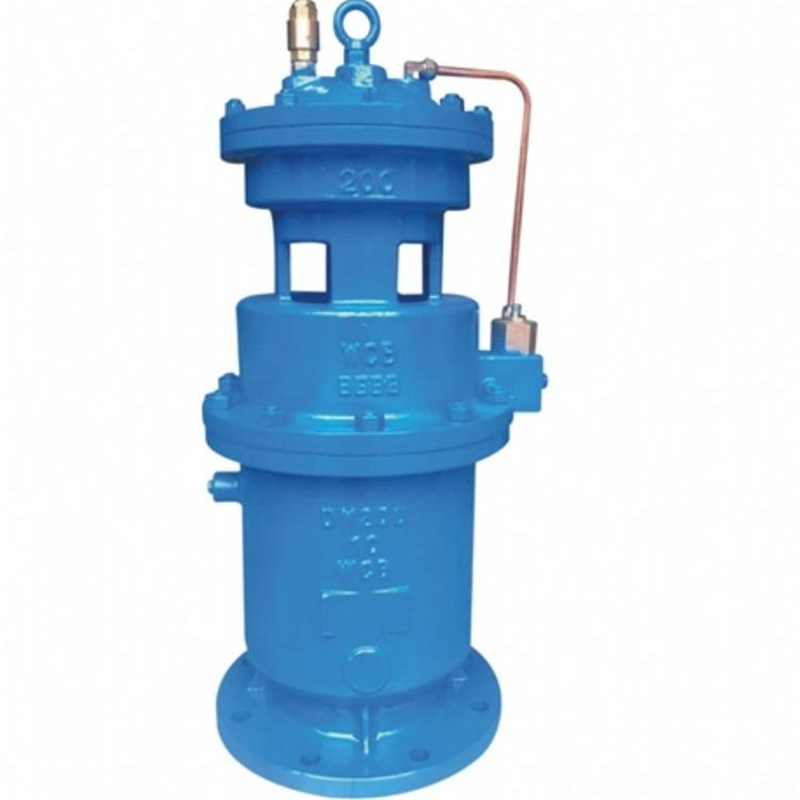

| 品牌 : | 華礦 | 型號 : | QB1-10法蘭式單口排氣閥 |
| 材質 : | 鑄鐵 鑄鋼 不銹鋼 | 連接形式 : | 法蘭 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 球式 | 轉速 : | 電詢 |
| 標準 : | 國標 | 外形 : | 大型 |
| 流動方向 : | 單向 | 零部件及配件 : | 球體 |
| 驅動方式 : | 手動 自動 | 適用介質 : | 水 |
| 類型(通道位置) : | 直通式 | 貨號 : | hk20 |
排氣閥應用于獨立采暖系統、集中供熱系統、采暖鍋 爐、中央空調、地板采暖及太陽能采暖系統等管道排氣。因?yàn)樗型ǔ６既苡幸欢ǖ目諝?，而且空氣的溶解度隨著溫度的升高而減少，這樣水在循環的過程中氣體逐漸從水中分離出來，并逐漸聚在一起形成大的氣泡甚至氣柱，因?yàn)橛兴难a(bǔ)充，所以經常有氣體產生。
排氣閥是管道系統中必不可少的輔助元件，廣泛應用于鍋爐、石油天然氣、給排水管道中。往往安裝在制高點或彎頭等處，排除管道中多余氣體、提高管道路使用效率及降低能耗。暖通系統及暖通空調系統在運行過程中，水在加熱時釋放的氣體(如氧氣等)帶來的眾多不良影響會損壞系統及降低熱效應，這些氣體如不能及時排掉會產生很多不良后果。諸如：由氧化導致的腐蝕；散熱器里氣袋的形成；熱水循環不暢通不平衡，使某些散熱器局部不熱；管道帶氣運行時的噪聲；循環泵的渦空現象。
工作原理：
當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，英科牌排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。
技術參數：
型號 | 公稱通徑Dg | 主要及連接尺寸 | 閥體材料 | ||||
D | D1 | D2 | H | 介質 | |||
QB1-10法蘭式 | 15 | 195 | 160 | 85 | 330 | 水 | 鑄鐵、鑄鋼、不銹鋼 |
20 | 195 | 160 | 85 | 330 | 水 | 鑄鐵、鑄鋼、不銹鋼 | |
25 | 195 | 160 | 85 | 330 | 水 | 鑄鐵、鑄鋼、不銹鋼 | |
QB1-10絲口式 | 1/2" | 280 | 水 | 鑄鐵、鑄鋼、不銹鋼 | |||
3/4" | 280 | 水 | 鑄鐵、鑄鋼、不銹鋼 | ||||
1" | 280 | 水 | 鑄鐵、鑄鋼、不銹鋼 | ||||
11/4" | 280 | 水 | 鑄鐵、鑄鋼、不銹鋼 | ||||
11/2" | 280 | 水 | 鑄鐵、鑄鋼、不銹鋼 | ||||
